Разборка Hamilton Beach 31334Z

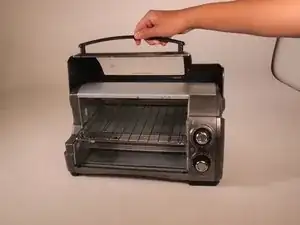

Наклоните дверцу в открытое положение и потяните прямо вверх и от остальной части духовки.

Для снятия дверцы может потребоваться некоторое покачивание из стороны в сторону, но она не закреплена на духовке крепежными деталями.

Переверните духовку дном вверх, чтобы получить доступ к нижней части.

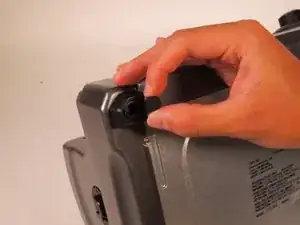

Снимите резиновые ножки пальцами (или плоскогубцами), чтобы обнаружить винты под каждой ножкой.

Удалите пять винтов 14 мм из ножек с помощью крестовой отвертки.

Широкая ножка под ручками имеет 2 винта, поэтому убедитесь, что вы сняли оба.

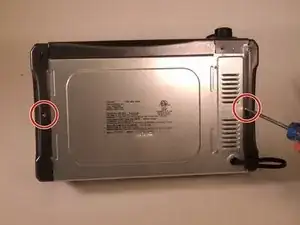

Удалите два винта с крестовой шлицей на внешних краях дна духовки, как показано.

Удалите три потайных винта с крестовой шлицей 9 мм вдоль тёмно-серой кривой.

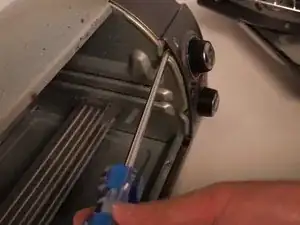

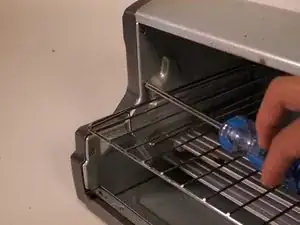

Удалите три винта с крестовой шлицей на внутреннем крае духовки, как показано.

Снимите боковую панель, осторожно потянув её от духовки.

С этой стороны видна одна сторона нагревательных элементов. Два элемента соединены последовательно друг с другом, поэтому работают одновременно, и каждый имеет сопротивление 6,5 Ом.

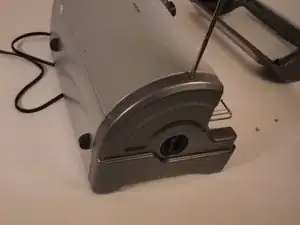

С другой стороны удалите 3 потайных винта с крестовой шлицей над тёмно-серой панелью.

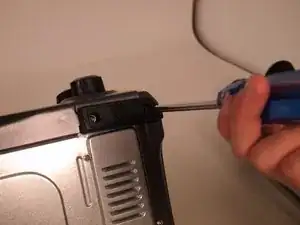

Удалите два винта с крестовой шлицей на внутреннем крае панели рядом с ручками, как показано.

Два внутренних винта сильно отличаются друг от друга — верхний имеет резьбу только на части длины, но его длина 67 мм. Нижний винт имеет длину 8,6 мм и полностью резьбовой.

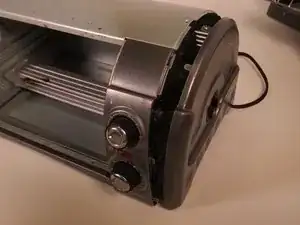

Снимите боковую панель, аккуратно потянув её от духовки.

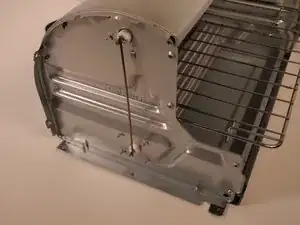

Обслуживаемые компоненты духовки теперь доступны.

Это открывает другую сторону нагревательных элементов, схемы таймера и термостата, а также основной ввод питания.

Духовка потребляет приблизительно 1150 Вт при полной нагрузке. Предохранителей или защитных механизмов нет.

Ручка таймера функционирует как выключатель питания для остальной части духовки. Нет возможности регулировать величину тока через элементы — они либо включены, либо выключены, управляются биметаллическим термостатом над ручкой таймера. Для дополнительной информации см. PDF-схему.
