Замена элементов управления нагревом для Black and Decker TO1303SB, TO1313B
Мы покажем, как заменить элементы управления нагревом для духовки и тостера. Вам нужно будет снять регулировочные ручки, снять верхнюю крышку и удалить винты, чтобы получить доступ к элементам управления. Если таймер не работает, к сожалению, вам придется приобрести новый тостер. Убедитесь, что винты устанавливаются обратно на свои места, и не порвите термозащиту.
Шаг 1
Удалите шесть винтов длиной 9,5 мм на задней панели с помощью отвертки Phillips №2.
Шаг 2
Удалите два винта длиной 13 мм, расположенные между ножками в нижней части крышки, с помощью отвертки Torx T15.
Для модели TO1313SB требуется защитная отвертка Torx T15 — винты имеют центральный штифт, который не позволяет использовать обычную отвертку T15.
Шаг 3
С помощью металлической лопатки аккуратно подденьте резиновую основу на каждой ножке, чтобы получить доступ к винтам.
Шаг 4
Удалите винты длиной 11,5 мм с помощью отвертки Phillips №2.
Шаг 5
Снимите заднюю крышку, аккуратно отделив ее боковые части от остальной части духовки. Затем наклоните крышку в сторону передней панели и отведите назад под небольшим углом вверх. Крышка должна легко сняться.
Шаг 6
С помощью двух металлических лопаток подденьте верхнюю регулировочную ручку непосредственно наружу.
Шаг 7
С помощью двух металлических лопаток подденьте среднюю регулировочную ручку непосредственно наружу.
Шаг 8
С помощью двух металлических лопаток подденьте нижнюю регулировочную ручку непосредственно наружу.
Шаг 9

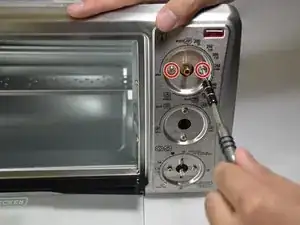

Удалите два винта длиной 5,5 мм, которые крепят элементы управления духовкой к передней панели, с помощью отвертки Phillips №2.
Шаг 10

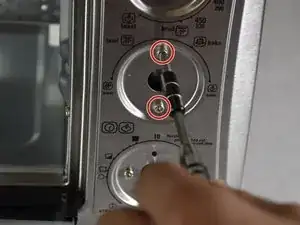

Удалите два винта длиной 7,5 мм, которые крепят элементы управления тостером к передней панели, с помощью отвертки Phillips №2.
Шаг 11

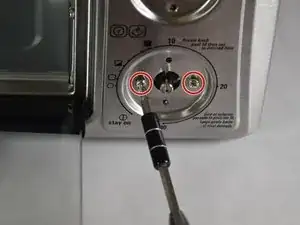

Удалите два винта длиной 5,5 мм, которые крепят таймер к передней панели, с помощью отвертки Phillips №2.
Таймер удаляется для обеспечения лучшего доступа к проводам, которые необходимо отсоединить от элементов управления нагревом.
Шаг 12

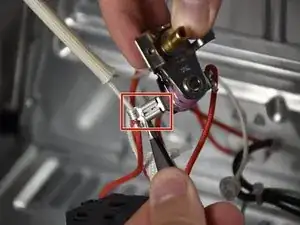

Нажмите плоскогубцами с узкими губками на металлическую защелку разъема регулятора нагрева духовки и потяните наружу для снятия разъема.
Шаг 13

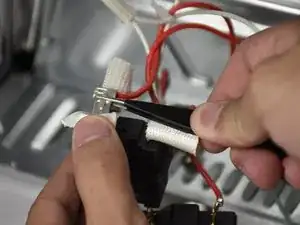

Аккуратно отогните термозащиту от разъема регулятора нагрева тоста большим пальцем.

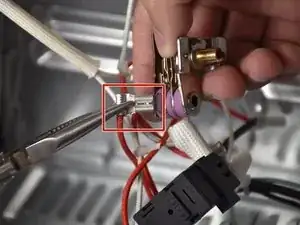

Нажмите на металлическую защелку разъема с помощью плоскогубцев с узкими губками или пинцета.
Не пытайтесь отогнуть термозащиту слишком далеко — она легко рвется.
Повторите для каждого из трех разъемов на элементе управления.
Заключение
Чтобы собрать устройство обратно, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
