Ремонт платы реле тостера Breville BOV800XL... Замена

Недавно молния ударила рядом с домом друга и повредила многие электрические устройства... она отдала несколько мне, и мне понравилось их ремонтировать.

Она клянется, что это лучший тостер, поэтому я был рад его отремонтировать... должно быть легко, верно? Просто закажите новую плату реле онлайн — ха! Снят с производства.

Проведя 2 часа, пытаясь понять, как открыть это устройство, я обнаружил, что у других была такая же проблема, и поскольку другое руководство iFixit показало, как его открыть, я покажу другим, как починить плату реле менее чем за 20 долларов!

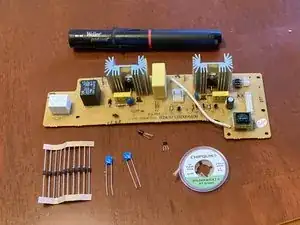

Напряжение вызвало vaporization некоторых соединений и компонентов на плате, поврежденные было легко обнаружить, но транзисторы были сложнее и их пришлось тестировать по отдельности.

Синие элементы: по всей видимости называются варисторами, я нашел почти идентичные в интернете на сайте Mouser Electronics за 0.23 доллара (MOV-07D271K)

Черные трубчатые элементы: по всей видимости называются диодами, я нашел почти идентичные в интернете на сайте Mouser Electronics за 0.13 доллара (1N4004)

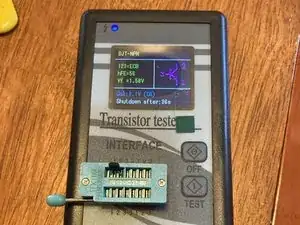

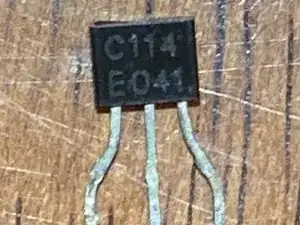

Другие черные элементы: это была самая сложная часть, чтобы правильно выбрать, эти транзисторы обозначены как "снят с производства" в технических листах, но вы все равно можете купить их у других компаний, они маркированы как C114 E___, вы увидите их с пометками C114 ES041 или C114 ESQ и т.д., но похоже, что ___ не важно, важно только, чтобы они были типа C114 E, это связано с тем, что у них встроенные резисторы смещения по 10k и 10kОм, так что вы можете определить, хорошие ли они, используя тестер диодов (см. фото), а затем измеряя 20kОм между выводами 1 и 3 и 1.3MОм между 1 и 2 и открытое соединение между 2 и 3. На моей плате только транзистор T203 оказался неисправен. Все остальные транзисторы показали хорошие результаты. Я купил свои заменяющие транзисторы на ebay за 1 доллар... но оказывается, что у Mouser они тоже были, но их служба поддержки не смогла их найти.

Восстанавливая поврежденные соединения, я просто соединил и припоил провода на плату (см. фото).

В заключение, мне повезло, что удар молнии причинял минимальный ущерб и что я потерял только один транзистор, один диод и один варистор, понадобилось около двух часов, чтобы выяснить схему (и я НЕ электротехник) и около часа, чтобы заменить поврежденные детали. Я купил дополнительные детали, так что если что-то снова выйдет из строя, я готов!

P.S. Доставка стоила гораздо больше, чем детали!
