Замена вращающегося вала Ninja Creami

Бытовая техника

Магнитный вращающийся вал приводит в действие механизм вращения внутри Ninja Creami. Если устройство вращается неправильно или издает необычные звуки, вал может потребоваться снять. Будьте осторожны при обращении с внутренними компонентами, чтобы избежать повреждения шестерен или смещения деталей. Всегда отключайте устройство от сети перед началом работы.

Шаг 1

Используя инструмент для открывания, аккуратно поднимите и снимите серую крышку с верхней части основной детали.

Начните с одного края и двигайтесь по кругу, чтобы избежать трещин в корпусе.

Шаг 2

Удалите десять винтов с крестообразной головкой диаметром 13.6 мм с периметра внешней крышки.

Поднимите черную пластиковую крышку прямо вверх и снимите.

Шаг 3

Удалите четыре винта с крестообразной головкой диаметром 12.2 мм с черной пластиковой крышки.

Поднимите черную пластиковую крышку прямо вверх и снимите.

Шаг 4

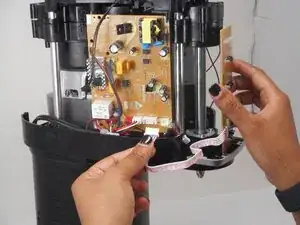

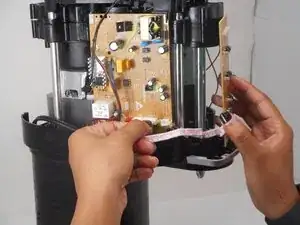

Отключите разъем материнской платы от дочерней платы.

Удалите дочернюю плату.

Шаг 5

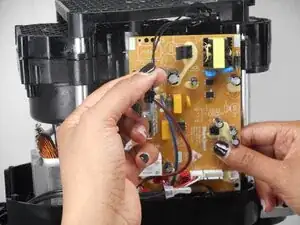

Отключите черный разъем от материнской платы.

Шаг 6

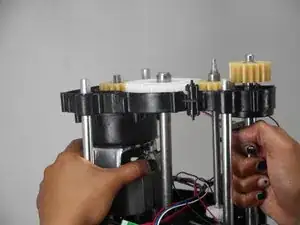

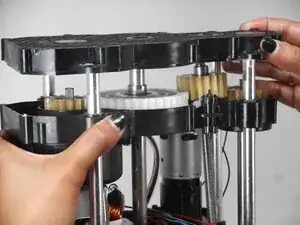

Снимите верхнюю часть корпуса шестерен, удерживая нижнюю часть на месте.

Шаг 7

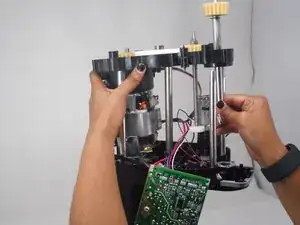

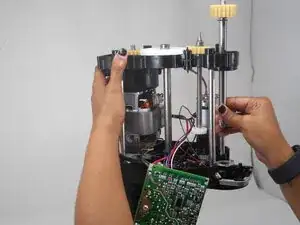

Удерживайте нижнюю часть корпуса шестерен над валами, на которых он находится, и вытащите вращающийся вал.

Заключение

Для сборки устройства следуйте этим инструкциям в обрат

Перевод руководства с ifixit.com
