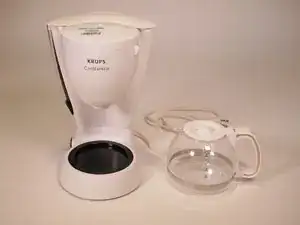

Разборка Krups CafeExpress FMA110
Если необходимо разобрать Krups CafeExpress FMA110 для ремонта или замены деталей, следуйте этому руководству по разборке. Ремонты могут включать замену сгоревшего нагревательного элемента, неисправного электрического соединения, порванной трубки, сгоревших термопредохранителей, сломанного температурного выключателя и т.д.
Перед началом разборки убедитесь, что устройство отключено от сети, чтобы избежать ожогов или поражения электрическим током, которые могут привести к серьёзным травмам.
Шаги 4 и 6 требуют снятия силиконовой трубки с устройства. Трубка может легко порваться, поэтому будьте осторожны. Инструменты для открытия помогут при выполнении этих шагов.
Шаг 1
Отвинтите четыре винта 13,8 мм на основании устройства крестовой отвёрткой Phillips #1.
Снимите металлическую пластину.
Шаг 2

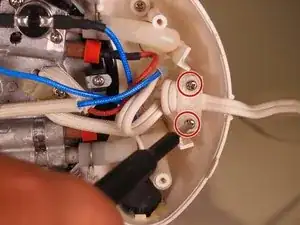

Отвинтите два винта 16,7 мм крестовой отвёрткой Phillips #1, чтобы освободить силовой кабель.
Шаг 3
Сожмите хомуты вокруг узкой части силиконовой трубки и сдвиньте их к краю трубки.
Шаг 4
Осторожно снимите силиконовую трубку с металлической трубки.
Шаг 5
Сожмите хомуты вокруг более толстой части силиконовой трубки и сдвиньте их к краю трубки.
Шаг 6
Осторожно снимите силиконовую трубку с верхнего резервуара.
Шаг 7
Отвинтите три винта 13,8 мм крестовой отвёрткой Phillips #1, расположенные в задней части основания.
Шаг 8

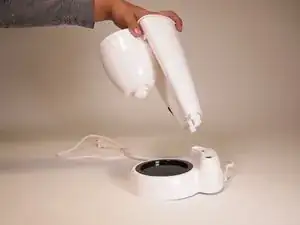

Отделите основание устройства от верхнего резервуара.
Шаг 9

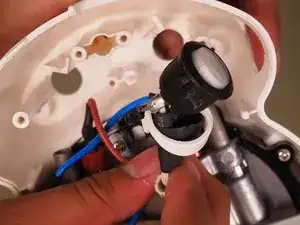

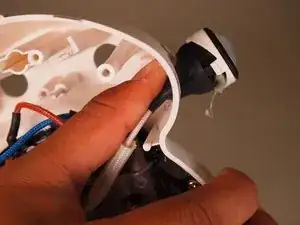

Выдавите переключатель изнутри, чтобы освободить его из пластикового основания.
Шаг 10
Ослабьте белое кольцо переключателя и сожмите его, чтобы протолкнуть через отверстие в основании.
Шаг 11

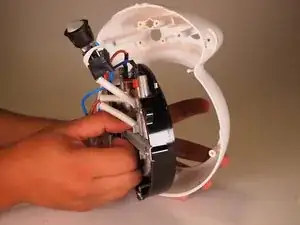

Протяните оставшуюся часть переключателя назад через отверстие в основании.
Шаг 12

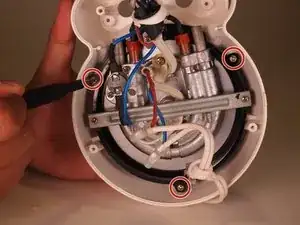

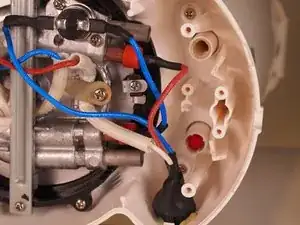

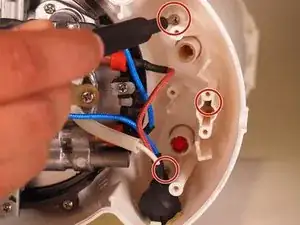

Отвинтите три винта 15,8 мм крестовой отвёрткой Phillips #1, чтобы освободить внутренние компоненты от пластикового основания.
Шаг 13

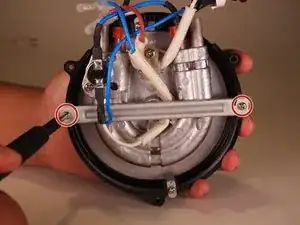

Отвинтите два винта 11,5 мм крестовой отвёрткой Phillips #1 по обе стороны горизонтального металлического кронштейна.
Шаг 14
Снимите горизонтальный кронштейн, чтобы отделить нагревательный элемент и провода от нагревательной пластины.
Шаг 15

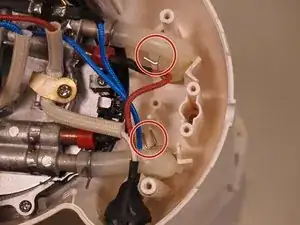

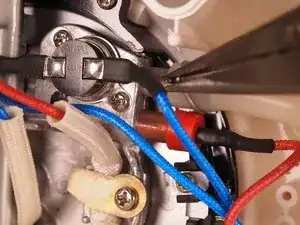

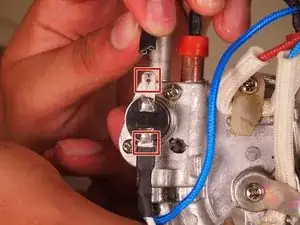

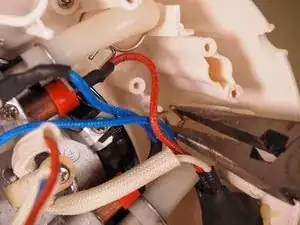

Отключите проводные разъёмы от температурного выключателя.
Шаг 16

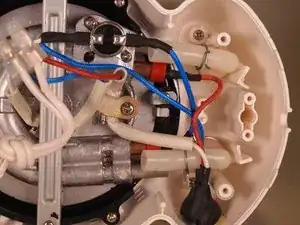

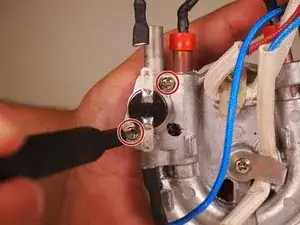

Отвинтите два винта 7,6 мм крестовой отвёрткой Phillips #1 и снимите температурный выключатель.
Шаг 17

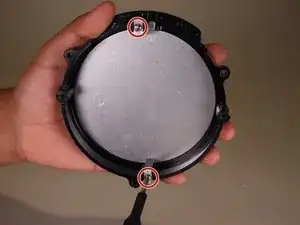

Отвинтите два винта 9,9 мм с нагревательной пластины крестовой отвёрткой Phillips #1.
Отделите нагревательную пластину от её корпуса.
Шаг 18
Когда нагревательный элемент достигает определённой температуры, температурный выключатель отключает его, чтобы предотвратить перегрев.
Заключение
Для сборки устройства выполните шаги в обратном порядке.
