Разборка корпуса Melitta Caffeo CI

Отключите устройство от основного источника питания.

Снимите все детали, которые обычно снимают при чистке устройства.

Снимите поддон для капель. (Не показан на фотографиях).

Снимите бак для воды.

Удалите как можно больше кофейных зерен ложкой.

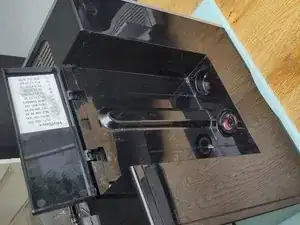

Снимите правую боковую крышку, за которой находится варочная группа. Если варочная группа съемная, также снимите её.

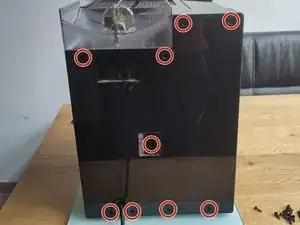

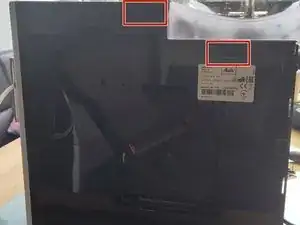

Снимите 9 винтов Torx T10 на задней панели. С средним винтом снимется также небольшая пластиковая пластина.

Заднюю панель можно снять; она держится на защёлках или крючках.

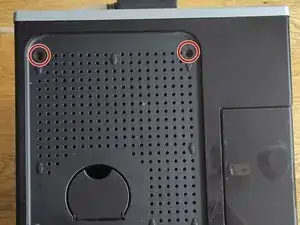

Снимите свободную металлическую решётку. Снимите два винта Torx T10 под ней.

Крышку пока снять нельзя; всего имеется 5 защёлок. Продолжайте выполнение следующих шагов.

Прочтите все пункты этого шага перед снятием защёлок.

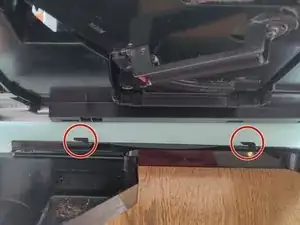

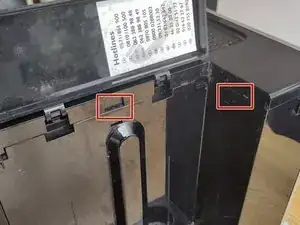

На стороне вокруг бака для воды есть три защёлки. Две из них показаны на первой фотографии. Третья находится слева от двух остальных.

На другой стороне находятся две защёлки. Смотрите вторую фотографию.

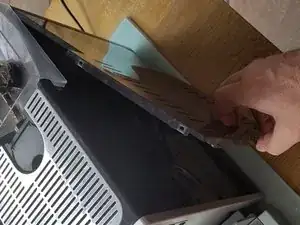

Начинайте снимать защёлки с задней стороны плоской отвёрткой. При этом слегка приподнимайте крышку. Вставляйте отвёртку как можно круче в прорези сверху и затем подденьте вверх. Боковые панели при этом остаются прикреплёнными к устройству. Крышка также соединена кабелем, поэтому поднимайте её осторожно.

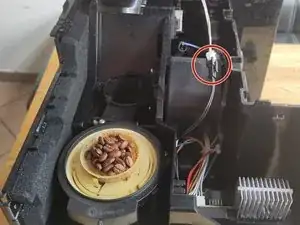

Отключите кабельный разъём и полностью снимите крышку. У разъёма есть небольшой фиксатор; нажмите на язычок вниз.

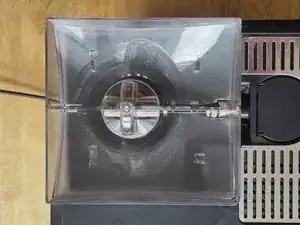

Удалите как можно больше оставшихся кофейных зерен. Резиновую воронку можно снять или оставить на устройстве.

Сначала снимите правую боковую панель, так как к ней не подключены другие кабели или шланги.

Внизу боковой панели есть защёлки, поэтому панель нужно тянуть назад. Её нельзя отщёлкнуть путём поддёма спереди.

Спереди есть более мелкие защёлки. Верхнюю можно освободить небольшой плоской отвёрткой. Это облегчит снятие панели.

Плотно, но осторожно потяните боковую панель назад. После этого её можно полностью снять.

Процедура такая же, как для другой боковой панели. Здесь нужно учесть, что к ней подключены два кабеля и один шланг. Отстегните панель описанным выше способом, но оставьте её рядом с корпусом.

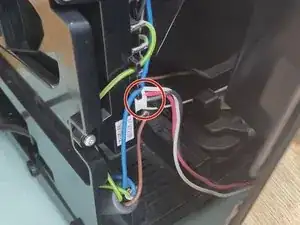

Отключите разъём с красным, белым и чёрным проводами от платы. У него есть небольшой язычок, который нужно нажать.

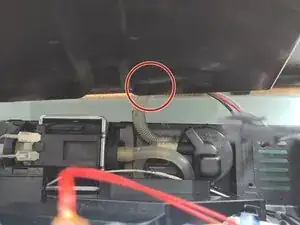

Отсоедините водяной шланг на том конце, который прикреплён к боковой панели.

Отключите чёрно-белый разъём; у него есть небольшой фиксатор.

Теперь боковую панель можно полностью снять.
