Разборка и сборка контейнера для зерен Melitta Caffeo CI для тщательной очистки

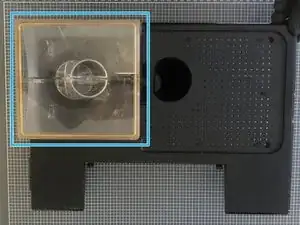

Переверните крышку так, чтобы было видно внутреннюю пенную прокладку.

Защёлка для контейнера с зернами находится примерно в отмеченной области.

Аккуратно удалите пенную прокладку из канала для молотого кофе...

... пока вы не увидите защёлку.

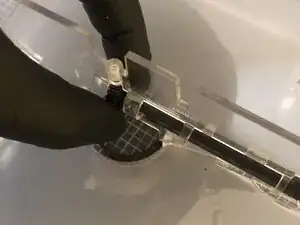

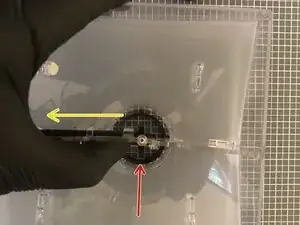

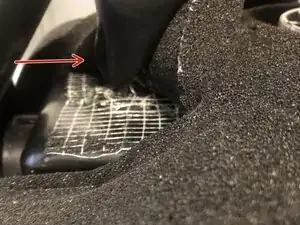

Большим пальцем аккуратно отодвиньте защёлку от канала (красная стрелка).

Одновременно переместите контейнер для зерен в ту же сторону другой рукой.

Примечание: это будет немного сложно, так как защёлки и отверстие контейнера, вероятно, прилипнут к пене. Но с небольшим терпением вы справитесь. Пенную прокладку также можно предварительно снять в этой зоне. Тогда придётся восстановить больше точек склеивания позже.

Как только защёлки станут доступны, контейнер для зерен наконец можно будет извлечь.

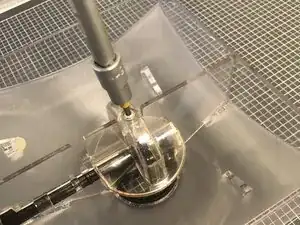

Отверткой Torx ослабьте винт на крышке и снимите обе детали.

Снимите оба полукруглых чёрных ползунка.

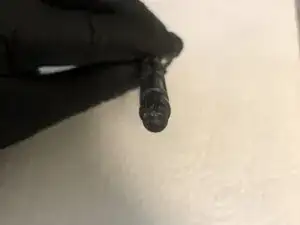

Вал привода имеет окружную канавку. Перегородка имеет соответствующую пружину в нужном месте. Оба элемента препятствуют смещению вала из положения.

Однако вал также имеет продольную канавку для маленького зубчатого колеса. Если повернуть вал так, чтобы продольная канавка была напротив пружины, длина фиксации уменьшится и вы сможете с небольшим контролируемым усилием сдвинуть вал поверх пружины.

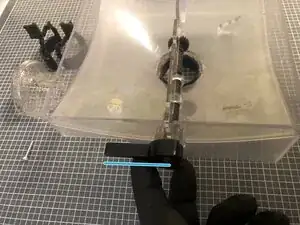

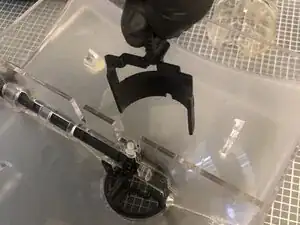

Это достигается поворотом селекторного рычага влево.

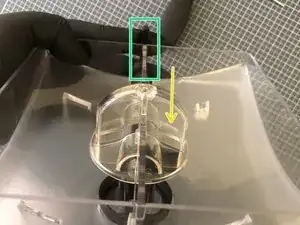

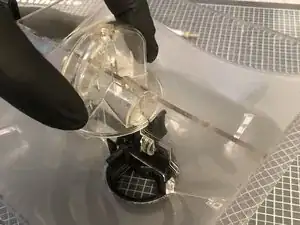

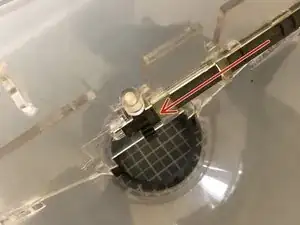

Аккуратно сдвиньте прозрачную перегородку на зубчатом колесе в сторону так, чтобы она слегка выгнулась (на фото это вверх) и одновременно вытащите повернутый рычаг (как описано в предыдущем шаге) наружу (на фото это влево). Это освободит канавку и позволит ей скользнуть над пружиной.

Это может быть немного прихотливо. Но у меня получилось сразу. Больше проблем у меня возникало при настройке для съёмки этих инструкций. Тем не менее я всегда умудрялся вынуть ось, не ломая перегородку.

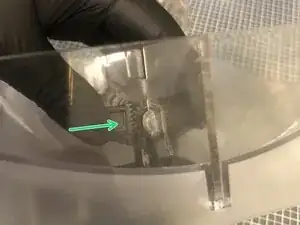

Кстати, на фото показано только нажатие стрелок на зубчатом колесе. Но согнутая перегородка хорошо видна. И видно, что ось вырывается из пружины.

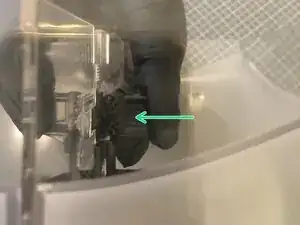

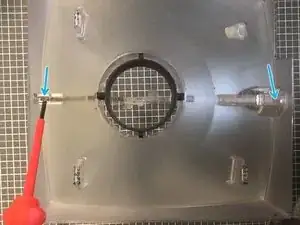

Затем с изнаночной стороны используйте маленькую отвёртку, чтобы ослабить/поддеть/выдавить защёлки из их фиксаторов, одновременно тянув перегородку.

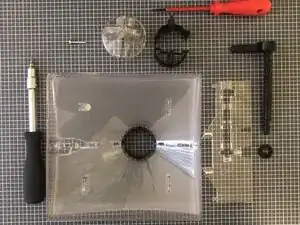

В конце все отдельные детали разделены. (Крышка контейнера для зерен, не показанная на фото, естественно, также входит в комплект).

На этом этапе вы можете очистить отдельные детали по вашему усмотрению.

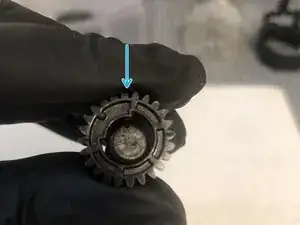

Зубчатое колесо подходит на ось только в одном направлении. У него есть небольшой выступ, который должен войти в продольную канавку вала. Считая сторону, обращённую от рычага, зубчатое колесо правильно садится на ось, когда расширение (четверть круга внутри зубчатого колеса) идёт против часовой стрелки от выступа.

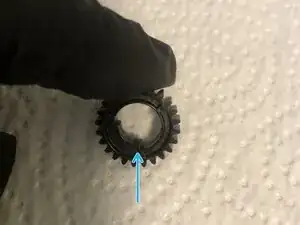

На втором изображении выступ находится вверху, то есть в положении 12 часов. Кстати, рычаг при этом в положении 6 часов. Расширение должно покрывать область от 9 до 12 часов.

Вы должны запомнить это положение/ориентацию!

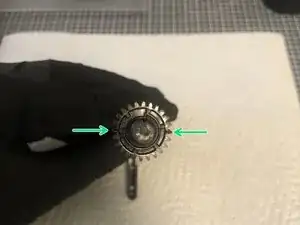

На третьем изображении можно увидеть небольшие зарубки на зубьях в положении 3 и 9 часов на зубчатом колесе в этом положении. Они будут важны позже.

Как только перегородка вставлена в правильное положение и её защёлки защёлкнулись внизу, зубчатое колесо можно удерживать в заранее определённой ориентации относительно вала в предусмотренном для этого пазу в перегородке.

Затем вставьте вал и при необходимости заведите его в зубчатое колесо, покачивая туда‑обратно.

Наконец, аккуратно, но уверенно вдавите вал до упора. Вы услышите «щёлчок», когда он встанет на место. Вал снова закреплён.

Вставьте оба полукруглых ползунка.

Ползунки также имеют небольшую выемку в верхней части «флажка». Она должна совпадать с соответствующими выемками слева и справа от зубчатого колеса.

Рычаг должен указывать вертикально вверх, то есть в сторону отверстия контейнера для зерен.

Установите крышку для ползунков и вкрутите её обратно.

Ползунки имеют склонность отрываться от зубчатого колеса и принимать неправильное положение. Даже без третьей руки, с небольшим терпением, вы всё равно сможете надеть крышку. Как только крышка установлена, ползунки больше не смогут выскочить.

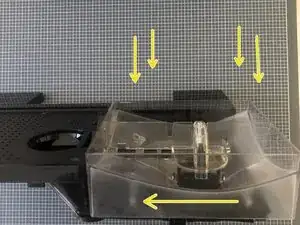

Установите контейнер для зёрен правильно на крышку корпуса и расположите его перед четырьмя фиксирующими защёлками. Нажмите плотно вниз, чтобы не было зазора между крышкой корпуса и контейнером. Впереди, в направлении порошковой загрузки, по-прежнему останется небольшое пространство.

Подвиньте контейнер в сторону порошковой загрузки, пока он не защёлкнется.

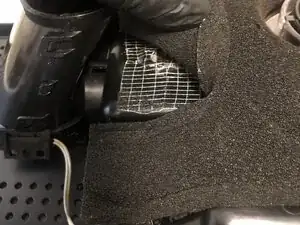

Наконец, как можно аккуратнее восстановите повреждённый клей на поролоновом уплотнителе из шага 2 с помощью двустороннего скотча.

В качестве альтернативы можно пропустить ремонт. Однако в интернете встречались отдельные сообщения о том, что после повторной установки контейнера для зёрен под ним может скапливаться водяной пар (предположительно из‑за неремонтированного клея).
