Разборка базовой станции Dreame L10s Ultra
Вы хотите разобрать базовую станцию Dreame L10s Ultra, но не знаете, с чего начать? Не переживайте, с этим пошаговым руководством я помогу Вам открыть станцию, не запутавшись в процессе.
Будьте осторожны — разборка может быть сложной, и, разумеется, я не могу нести ответственность за Ваш ремонт. Но у Вас всё получится!
Шаг 1

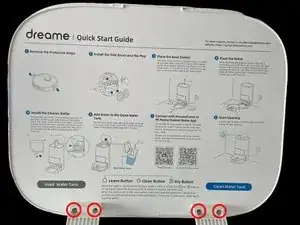

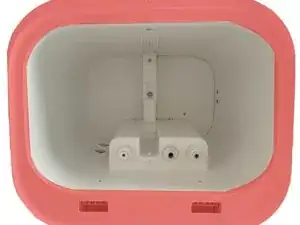

Снимите четыре винта с крышки. Используйте крестовую отвертку (Phillips), чтобы их ослабить. Будьте внимательны, не потеряйте винты — они маленькие и легко теряются!
Затем подогните петли крышки.
Шаг 2
Верхняя крышка удерживается защёлками.

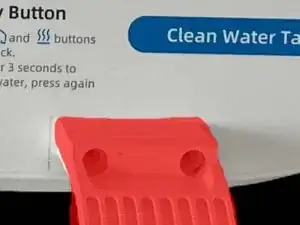

Аккуратно подведите ломик (jimmy) под крышку. Установите инструмент на кромку и медленно продвигайтесь по периметру корпуса, чтобы не повредить его.
Особенно осторожно работайте в области трёх кнопок (см. изображение 3).
Шаг 3

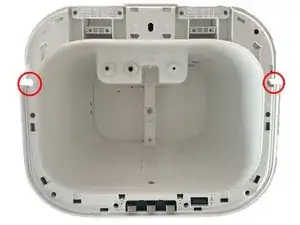

Выверните два отмеченных винта крестовой отверткой PH2.
Шаг 4

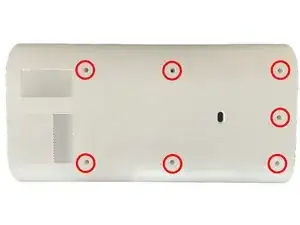

Снимите семь винтов на нижней части базовой станции крестовой отверткой PH2.

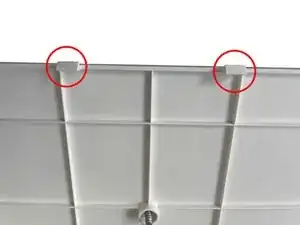

Отсоедините пластину на нижней стороне. Для этого освободите защёлки на рис. 2 над этикеткой с обозначением типа.
Шаг 5

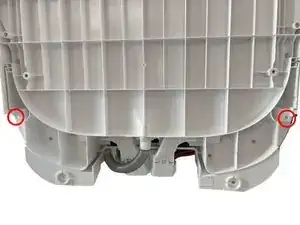

Выверните два отмеченных винта крестовой отверткой PH2.
Шаг 6

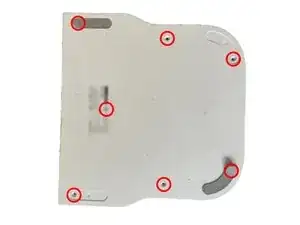

Теперь необходимо снять крышку для доступа к семи отмеченным винтам. Это можно сделать либо пинцетом, либо, если хотите быть уверены, что ничего не повредится, лопаткой (spudger) с заострённым концом.
Выверните семь отмеченных винтов крестовой отверткой PH2.
Шаг 7

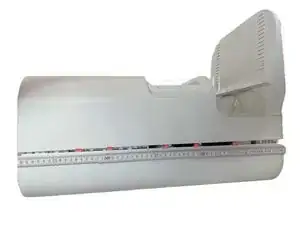

С обеих сторон крышки пластиковые защёлки на моей модели расположены примерно в следующих местах, измеренных от низа:
125 мм
215 мм
280 мм
395 мм
455 мм
Защёлки примерно 10 мм в ширину и их относительно легко освободить с помощью ломика, предотвращая повторное защёлкивание при помощи пластин для вскрытия.
Процедура повторяется с обеих сторон.
Шаг 8

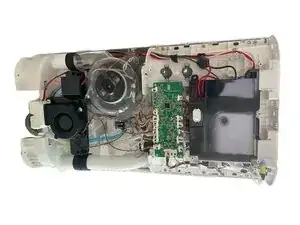

Теперь можно провести необходимое обслуживание/ремонт.
В любом случае имеет смысл хотя бы удалить пыль и грязь, пока устройство открыто. Для этого используйте сжатый воздух или кисточку, чтобы не повредить чувствительные детали.
Заключение
Для сборки устройства обратно выполните шаги в обратном порядке. При обратной сборке не затягивайте винты чрезмерно — это может повредить корпус.
Перевод руководства с ifixit.com
