VinoTemp VT-6TED

Бытовая техника

Мы имели холодильник для вина на 6 бутылок VinoTemp VT6-TEDS. Обозначение «TEDS» указывает на то, что это термоэлектрический охладитель, то есть он не имеет компрессора и фреона/хладагента. Нет движущихся частей (кроме вентиляторов охлаждения)

Вам нужно быть уверенным в своих знаниях об электричестве. При снятии задней крышки будет 120 В переменного тока. А преобразование переменного тока в постоянный ток открывает 160 В постоянного тока, так что БУДЬТЕ ОСТОРОЖНЫ.

Шаг 1

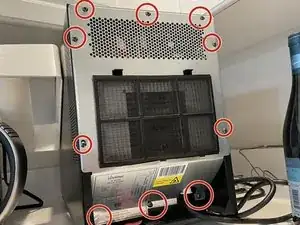

Заднюю металлическую крышку крепят 10 винтиков с шлицем Phillips.

3 винта по верхней части, 2 с боков. И 3 на нижней части, но нижняя часть углублена, и один из них скрыт заводской наклейкой с информацией о модели.

Шаг 2

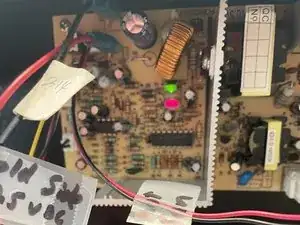

Посередине верхней части задней панели VinoTemp находится печатная плата. С правой стороны находится высокое напряжение (120 В переменного тока, 160 В постоянного тока).

С левой стороны печатной платы находится низкое напряжение, 12 В постоянного тока. Но напряжение может быть около 10 или 11 В постоянного тока.

На фотографии изображена левая сторона, где руководство по устранению неисправностей VinoTemp рекомендует проводить проверку, используя вольтметр.

Шаг 3

В руководстве по устранению неисправностей указано, что если напряжение выглядит нормально (10–12 В постоянного тока), то следует перейти к печатной плате управления. У меня напряжение выглядело корректно, и я продолжил.

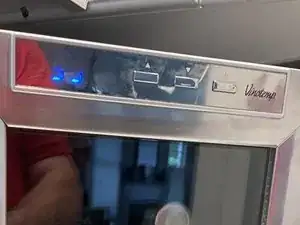

Но печатная плата управления температурой находится спереди, в дверце VinoTemp. Маленький дисплей температуры является частью печатной платы управления температурой.

Чтобы продолжить диагностику, откройте переднюю дверь и разберите её изнутри. Но именно это не исправило мой VinoTemp.

Шаг 4

Я указал это как «технику» на iFixit, потому что случайно заставил свой VinoTemp работать.

Я понял, что не проверял одно из напряжений, «холодное» напряжение, на задней стороне основной печатной платы.

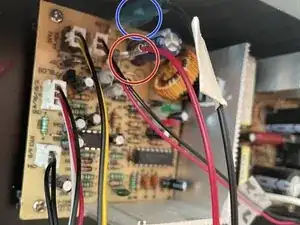

Напряжение, которое я не проверил, обведено красным. (Синее кольцо — это сторона заземления той же цепи). Когда я снял красную вкладку, я услышал щелчок (реле), вентилятор горячей стороны запустился, и я услышал тихое жужжание внутри холодильника. Он работает!

Я снова подключил красный провод, и он продолжал работать. Я не знаю, почему это сбросило холодильник, но он заработал, и теперь работает уже 3 дня.

Заключение

Прикреплено руководство по обслуживанию на 12 бутылок VinoTemp. Я
