Замена вибромотора Motorola Moto 360 2nd Gen

Используйте палец или кончик лопатки, чтобы сжать штифт, фиксирующий ремешок часов.

Держа штифт сжатым, снимите ремешок.

Вставьте инструмент для поддевания в небольшой вырез рядом с отверстием микрофона.

Проведите инструментом вокруг периметра декоративного кольца, слегка подрывая его вверх, чтобы разрезать клей, крепящий кольцо к часам.

Если декоративное кольцо не отделяется легко, нагрейте его iOpener'ом или феном, чтобы смягчить клей.

Снимите декоративное кольцо.

Используйте инструмент для поддевания, чтобы медленно поддеть ободок кнопки строго вверх.

Если вы согнёте или провернёте ободок при снятии, вы можете повредить маленькие штифты, которые его фиксируют.

Снимите ободок кнопки.

Используйте маленький ключ-шпиндель, чтобы открутить кнопку.

Если у вас нет подходящего ключа, вы можете использовать пинцет, очень маленькую отвёртку или скрепку, чтобы открутить узел кнопки. Вставьте выбранный инструмент в один из желобков вокруг кнопки и нажмите вбок.

На резьбе есть синий фиксатор резьбы, поэтому лёгкое нагревание кнопки может помочь смягчить фиксатор.

Снимите кнопку.

На резьбе кнопки может упасть маленькое красное уплотнительное колечко. Убедитесь, что не потеряли это колечко.

Держите внешний корпус устойчиво и поворачивайте внутренний модуль часов по часовой стрелке, пока он не остановится.

Держите внешний корпус часов неподвижно и нажмите на дно внутреннего модуля, чтобы извлечь внутренний модуль из рамки.

Не потребуется много силы, чтобы вытолкнуть внутренний модуль из рамки. Если он кажется застрявшим, убедитесь, что вы повернули внутренний модуль достаточно далеко, чтобы освободить его из рамки.

Используйте ноготь или инструмент для поддевания, чтобы отогнуть пластиковый нижний модуль от модуля дисплея.

Не отделяйте полностью нижний модуль от модуля дисплея пока. Между ними есть шлейф, который нужно сначала отключить.

С помощью пинцета снимите маленькую резиновую полоску между батареей и ZIF-коннектором дисплея.

Используйте лопаточку, чтобы приподнять фиксирующую крышку ZIF-коннектора дисплея.

Вытяните шлейф дисплея прямо из его разъёма на материнской плате.

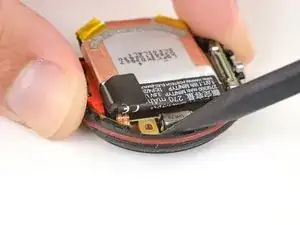

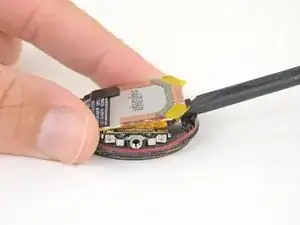

Используйте плоский край лопатки, чтобы аккуратно поддеть аккумулятор и вынуть его из корпуса.

Клей может быть упрямым. Если аккумулятор не выходит сразу, примените тепло, чтобы смягчить клей.

Если экранная крышка над материнской платой оторвётся вместе с аккумулятором, используйте медиатор для отделения аккумулятора от крышки, затем защёлкните крышку обратно на материнскую плату.

Не вытягивайте аккумулятор полностью после отделения его от крышки. Существует хрупкий кабель аккумулятора, который нужно отключить перед полным извлечением аккумулятора.

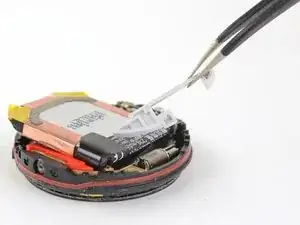

С помощью пинцета приподнимите серую пластиковую крышку над разъёмом аккумулятора.

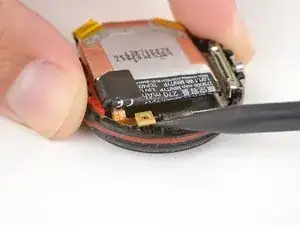

Используйте острый конец лопатки, чтобы поддеть разъём аккумулятора и отключить аккумулятор.

Удалите аккумулятор.

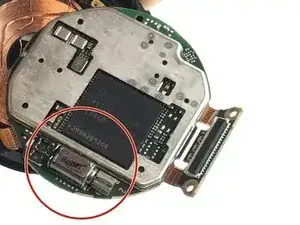

После извлечения аккумулятора вибромотор станет видимым.

С помощью паяльника аккуратно подденьте и удалите вибромотор, подводя инструмент под вибромотор.
