Замена ЖК-дисплея Motorola Moto 360 2-го поколения

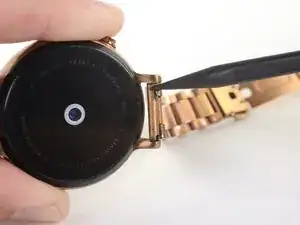

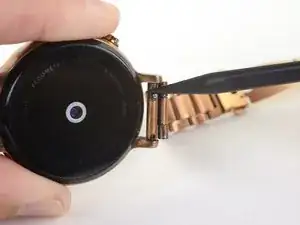

Сожмите защёлку штифта, фиксирующего ремешок, пальцем или тонким инструментом для вскрытия.

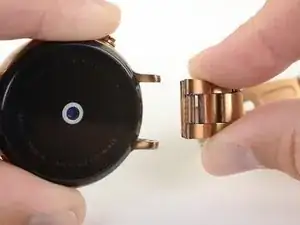

Держа штифт сжатым, снимите ремешок.

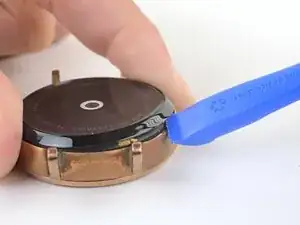

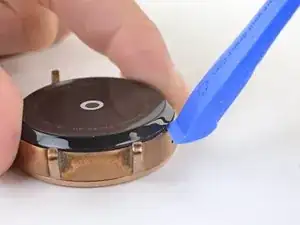

Вставьте инструмент для вскрытия в небольшую выемку рядом с отверстием микрофона.

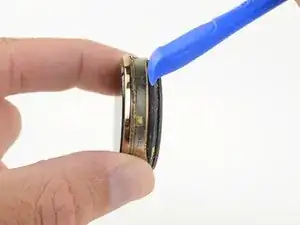

Проведите инструментом для вскрытия по периметру декоративного кольца, слегка поддевая его, чтобы перерезать клей, крепящий кольцо к корпусу часов.

Если декоративное кольцо не отделяется легко, нагрейте его iOpener'ом или феном, чтобы смягчить клей.

Снимите декоративное кольцо.

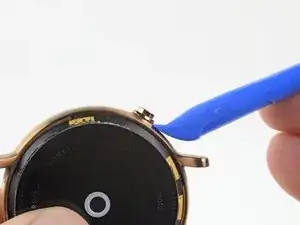

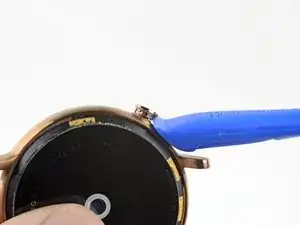

Используйте инструмент для вскрытия, чтобы медленно поддеть декоративное кольцо кнопки строго вверх.

Если Вы согнёте или провернёте кольцо при снятии, можно повредить небольшие штифты, которые его фиксируют.

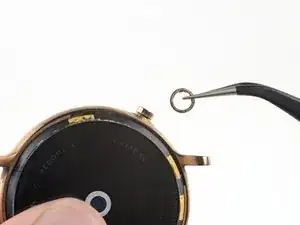

Снимите декоративное кольцо.

Используйте маленький ключ-шплинт (pin spanner), чтобы открутить кнопку.

Если у Вас нет подходящего ключа, можно использовать пинцет, очень маленькую отвертку или скрепку, чтобы открутить узел кнопки. Вставьте выбранный инструмент в одну из выемок вокруг кнопки и подайте в сторону.

На резьбе присутствует синий фиксатор резьбы, поэтому лёгкое нагревание кнопки может помочь размягчить фиксатор.

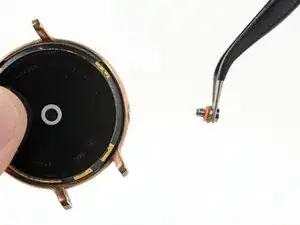

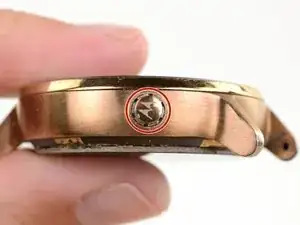

Снимите кнопку.

На резьбе кнопки может находиться маленькое красное уплотнительное кольцо, которое может слететь при снятии. Не потеряйте это кольцо.

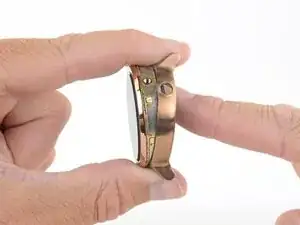

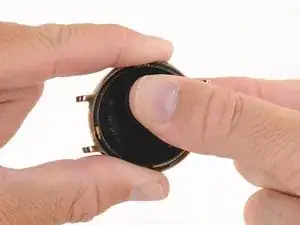

Держа наружный корпус неподвижно, поверните внутреннюю сборку часов по часовой стрелке до упора.

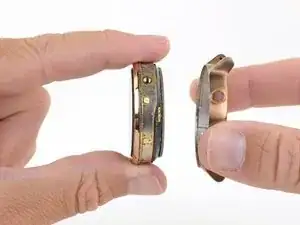

Удерживая внешний корпус часов неподвижно, нажмите на нижнюю часть внутренней сборки, чтобы извлечь её из рамки.

Не требуется много усилий, чтобы выдавить внутреннюю сборку из рамки. Если она застряла, убедитесь, что Вы повернули внутреннюю сборку достаточно далеко, чтобы освободить её из рамки.

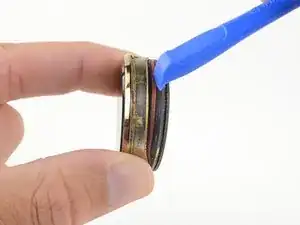

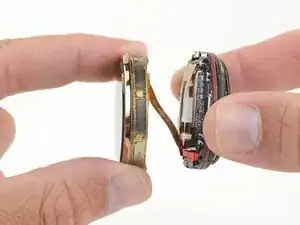

Используйте ноготь или инструмент для вскрытия, чтобы отжать пластиковую нижнюю сборку от сборки дисплея.

Не отделяйте полностью нижнюю сборку от сборки дисплея пока — сначала нужно отключить шлейф, соединяющий их.

Используйте пинцет, чтобы снять маленькую резиновую полоску между аккумулятором и ZIF-коннектором дисплея.

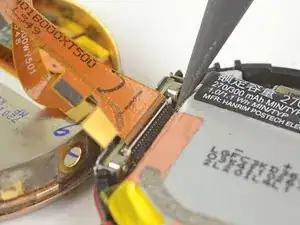

Используйте лопатку, чтобы поднять фиксирующий язычок ZIF-коннектора дисплея.

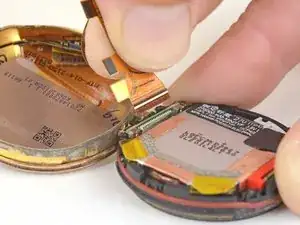

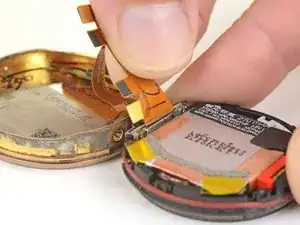

Поднимите шлейф дисплея строго вверх и извлеките его из разъёма на материнской плате.

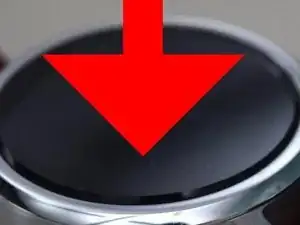

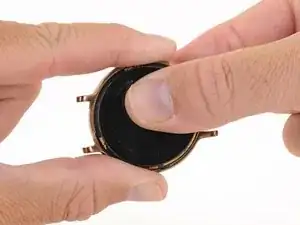

Положите рамку экрана на твёрдую поверхность задней стороной вниз, равномерно нажмите по всей поверхности экрана, чтобы вывести его из задней части рамки; нагрев поможет ослабить клей.
