Замена материнской платы Garmin Approach S2
Будьте очень осторожны при обращении с проводами подключения, так как они невероятно легко ломаются. Этот гид уникален тем, что только удаляет плату от экрана.
Шаг 1
Удалите шесть винтов T5 Torx 6.32 мм, крепящих заднюю крышку к часам.
Шаг 2
Аккуратно снимите заднюю крышку.
Даже после удаления винтов задняя крышка может оставаться довольно трудно снимаемой. Может потребоваться умеренное или значительное поддевание. Будьте осторожны, но уверенно.
Шаг 3

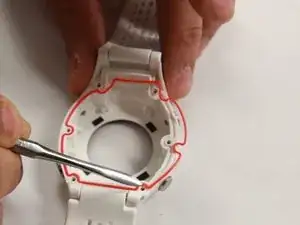

Снимите оранжевую прокладку.
Шаг 4

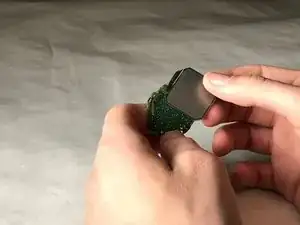

Удалите сборку экрана и материнской платы из корпуса.
Шаг 5

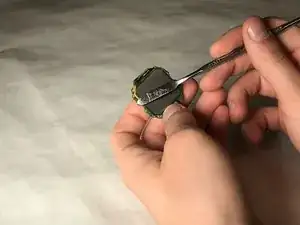

Используйте металлическую лопатку, чтобы удалить золотой фиксирующий зажим с экрана. Потребуется разрушить немного клея.
Шаг 6
Снимите экран с золотого металлического зажима.
Шаг 7

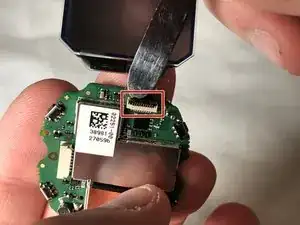

Отсоедините черный фиксирующий зажим, поддев его металлической лопаткой; Также можно воспользоваться ногтями.
Шаг 8

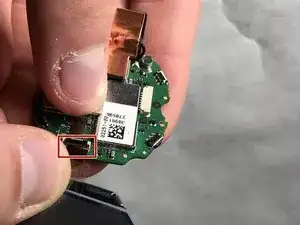

Удалите разъем с материнской платы, потянув его за основание.
Убедитесь, что вы тянете за основание разъема, так как очень легко вырвать провод из экрана.
Шаг 9

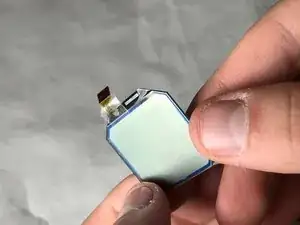

Удалите экран с материнской платы.
Обратите внимание на нашу ленту, удерживающую разъем на экране. Это так легко порвать!
Шаг 10

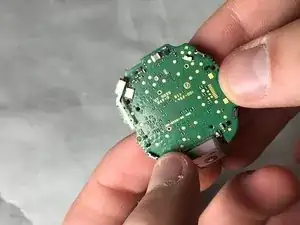

Удалите материнскую плату с экрана.
