Замена батареи Garmin Approach S2

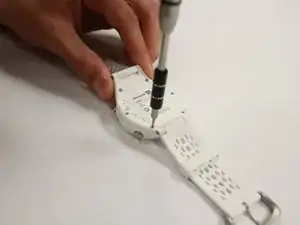

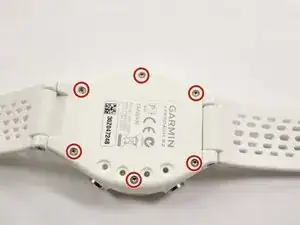

Удалите шесть винтов T5 Torx 6.32mm, фиксирующих заднюю крышку к часам.

Аккуратно снимите заднюю крышку.

Даже после удаления винтов, заднюю крышку может быть трудно снять. Может потребоваться умеренное или значительное усилие для поддевания. Будьте осторожны, но решительны.

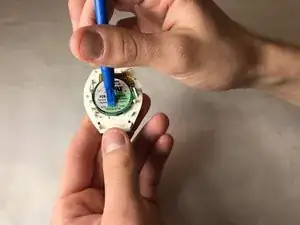

На задней крышке используйте пластиковый инструмент для открытия, чтобы удалить зеленую ленту, удерживающую батарею.

Удалите зеленую ленту, закрывающую разъем батареи.

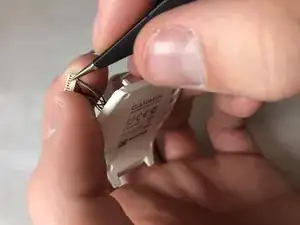

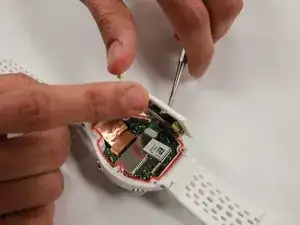

Используйте безопасные для ESD пинцеты, чтобы поддеть разъем и металлическую крышку сзади разъема.

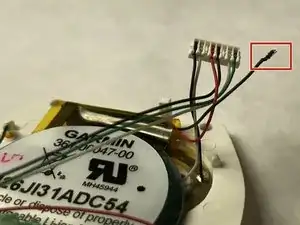

Удалите третий и четвертый провода справа от разъема (как показывается на фото). Они должны быть красным и черным соответственно.

Не пытайтесь выдернуть провода из разъема, это может повредить провода от металлической крышки, показанной в красном框е, которую необходимо сохранить для успешного соединения.

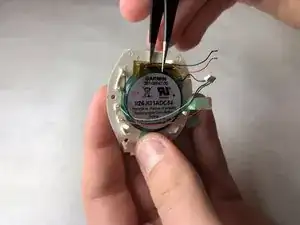

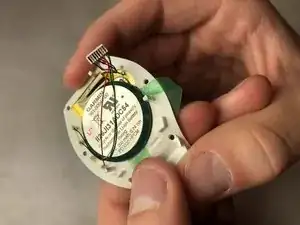

Используйте безопасные для ESD пинцеты, чтобы разрушить клей между задней крышкой и батареей.

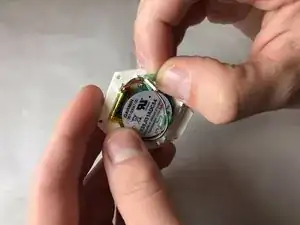

Удалите батарею.

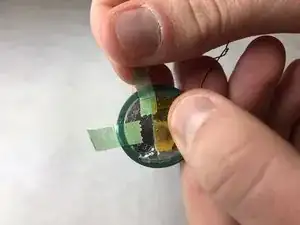

Удалите зеленую ленту с задней стороны батареи, она может быть повторно использована позже.
