Замена динамика Samsung Gear S3 Frontier

Поместите часы экраном вниз так, чтобы была видна задняя крышка.

Снимите четыре винта 4,2 мм с помощью отвертки Y00.

Этот шаг уничтожит водонепроницаемое уплотнение.

Вставьте металлическую лопатку между задней крышкой и рамкой вдоль шва.

Примените усилие, чтобы отжать заднюю крышку от корпуса часов.

Этот шаг требует большого усилия. Для облегчения процесса можно использовать джимми вместо металлической лопатки.

Отсоедините три разъёма на плате с помощью ногтя.

Разъёмы легко отщёлкиваются. Требуется минимальное усилие.

Отделите плату и передний модуль экрана с помощью лопатки.

Используя отвертку JIS #00, открутите два винта 4,5 мм.

Отсоедините шлейф питания батареи от скобы.

Будьте осторожны с шлейфом батареи и кабелем материнской платы (расположен на противоположной стороне от шлейфа батареи, выделен оранжевым прямоугольником), они легко повреждаются (у нас сломались при разборке).

Обратите внимание, как конец шлейфа фиксируется в пластиковом шасси. При повторной сборке ориентируйтесь на пластиковый штифт в шасси при установке.

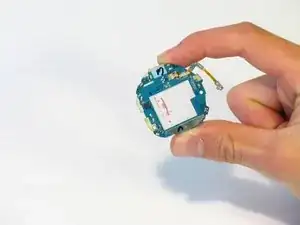

Отделите шасси от материнской платы.

Отделите аккумулятор от материнской платы.

Аккумулятор и материнская плата закреплены клеем; потребуется некоторое усилие.

Литий‑ионные батареи потенциально опасны. Обращайтесь очень осторожно и не прокалывайте батарею.

При сборке поместите батарею в пластиковую сборку в первую очередь. Не приклеивайте её к клейкой поверхности сначала. Так легче позиционировать кабель батареи.

При закреплении кабеля батареи убедитесь, что отверстие, через которое проходит штифт, круглое. Отверстие на кабеле вашей запасной батареи может быть деформировано. Возможно, стоит расширить отверстие перед фиксацией кабеля.

Чтобы расширить отверстие, используйте инструмент SIM из Pro Tech Toolkit, маленькую скрепку или аналогичный тонкий инструмент. Инструмент также можно использовать, чтобы аккуратно прижать кабель батареи в правильное положение. Делайте это осторожно, чтобы не повредить.

Следуйте шагам 8–1 в обратном порядке для сборки.

Снимите кабель батареи с шасси пинцетом.

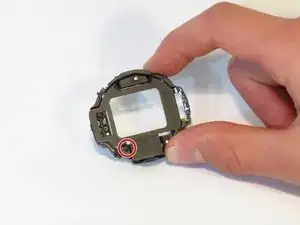

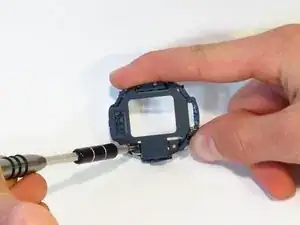

Снимите один винт 3,9 мм отверткой JIS #000.

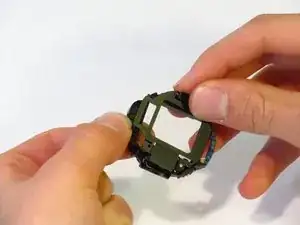

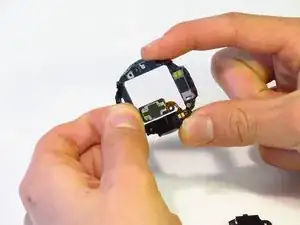

Разделите две части шасси.

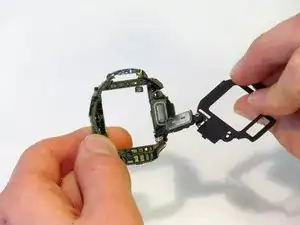

Динамик расположен в более массивной половине шасси (см. третье изображение).

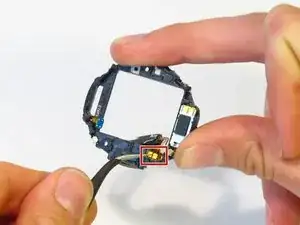

Снимите соединение с шасси пинцетом.

Попытка снять соединение, хватаючи сам динамик, может привести к повреждению динамика и его разъёма.

Отделите динамик от шасси.
