Замена аккумулятора Samsung Gear S3 Frontier
Если аккумулятор разряжен, повреждён или просто садится слишком быстро, используйте это руководство для его замены. Будьте осторожны, чтобы не повредить ленточный кабель и не проколоть аккумулятор.
ПРЕДУПРЕЖДЕНИЕ: Следование этому руководству повреждает водонепроницаемое уплотнение на ваших часах.
ПРИМЕЧАНИЕ: Начиная с 2018 года, известно о проблеме повышенного расхода батареи на некоторых устройствах Gear S3 (https://us.community.samsung.com/t5/Gear...), и замена аккумулятора согласно этому руководству может не решить проблему. Владельцам S3 рекомендуется сначала попробовать программные исправления (выключать устройство на несколько дней, выполнять обновления, удалять приложения, полностью заряжать при включённом/выключенном состоянии и т. п.) перед попыткой замены батареи.
Шаг 1
Положите часы экраном вниз так, чтобы была видна задняя крышка.
Шаг 2
Удалите четыре винта 4.2 мм с помощью отвертки Y00.
Шаг 3
Этот шаг уничтожит водонепроницаемое уплотнение.
Вставьте металлический лопаточный инструмент между задней крышкой и рамкой вдоль шва.
Приложите усилие, чтобы отжать заднюю крышку от основной рамки часов.
На этом шаге требуется значительная сила. Можно использовать ломик вместо металлической лопатки, чтобы упростить процесс.
Шаг 4
Отключите три разъёма на материнской плате с помощью ногтя.
Разъёмы легко отщёлкиваются. Требуется минимальное усилие.
Шаг 5

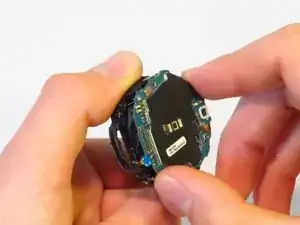

Отделите материнскую плату и сборку переднего экрана с помощью лопатки.
Шаг 6

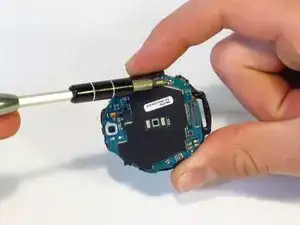

С помощью отвертки JIS #00 удалите два винта 4.5 мм.
Шаг 7

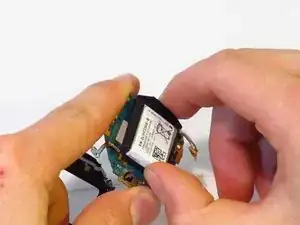

Отключите ленточный кабель аккумулятора от кронштейна.

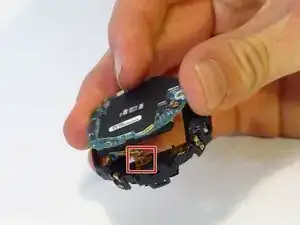

Будьте осторожны с ленточным кабелем аккумулятора и кабелем материнской платы (расположенным на стороне, противоположной ленточному кабелю аккумулятора, выделено оранжевым квадратом), так как их очень легко сломать (у нас сломались при разборке).
Обратите внимание, как конец ленточного кабеля размещается в пластиковом шасси. При сборке ищите пластиковый штифт в шасси при повторном установлении.

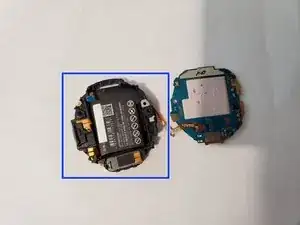

Отделите шасси от материнской платы.
Шаг 8

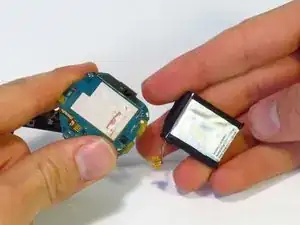

Отделите аккумулятор от материнской платы.
Аккумулятор и материнская плата закреплены клеем; потребуется некоторое усилие.
Литий-ионные аккумуляторы потенциально опасны. Обращайтесь с повышенной осторожностью и не прокалывайте аккумулятор.
Шаг 9
При сборке поместите аккумулятор сначала в пластиковую сборку. Не приклеивайте его сразу к клею. Так проще расположить кабель аккумулятора.

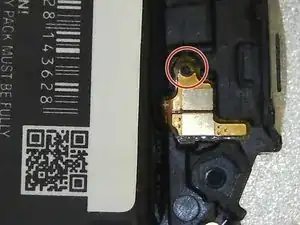

При закреплении ленточного кабеля аккумулятора убедитесь, что отверстие, через которое проходит штифт, круглое. Отверстие на кабеле вашего запасного аккумулятора может быть деформировано. Вещательно его увеличить перед закреплением.
Чтобы увеличить отверстие, используйте инструмент для SIM из набора Pro Tech, небольшую скрепку или аналогичный тонкий инструмент. Инструмент также можно использовать, чтобы аккуратно прижать ленточный кабель на место. Делайте это осторожно, чтобы избежать повреждений.
Следуйте шагам 8–1 в обратном порядке для сборки.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
