Замена аккумулятора Samsung Gear S3

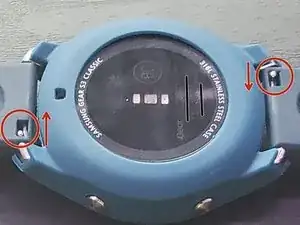

Найдите небольшие фиксирующие защёлки на тыльной стороне ремешков и нажмите на них, чтобы снять ремешок.

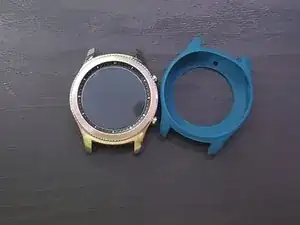

Снимите любую защитную крышку или корпус с часов и очистите от пыли/загрязнений.

(Чёрные линии используются для приватности)

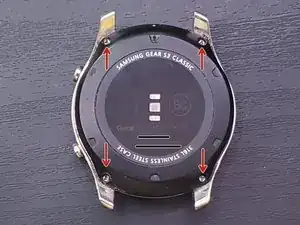

Отвинтите четыре (4) задних винта с треугольной головкой с помощью трёхточечной отвёртки. Примечание: Корпусные винты могут оставаться на месте.

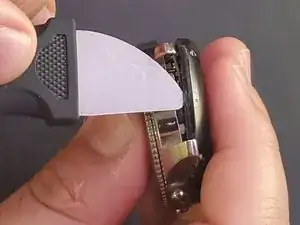

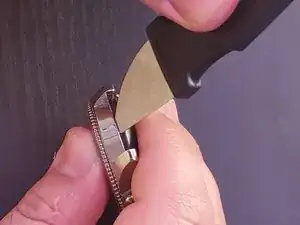

Используя металлическую лопатку и небольшую силу, нажмите вниз, затем подденьте вверх, чтобы отщёлкнуть корпус.

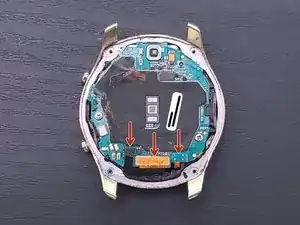

Осторожно отсоедините три (3) шлейфа с помощью пластиковой лопатки. Шлейфы — чёрный, жёлтый и синий. При повторном подключении Вы должны почувствовать небольшой щелчок. Примечание: Эти детали очень хрупкие, действуйте осторожно!

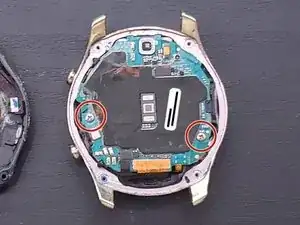

Удалите два винта с крестообразной головкой, обведённые красным, перед следующим шагом

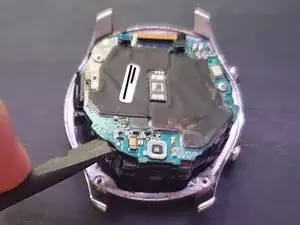

Подденьте от угла со стрелкой (красная стрелка), приподнимите плату и выведите шлейфы из отверстия, следя за тем, чтобы не тянуть и не порвать их.

Убедитесь, что два винта с крестообразной головкой полностью удалены перед выполнением следующих действий.

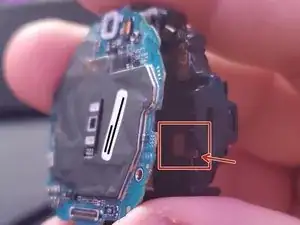

Нажатие на небольшую чёрную пластиковую область даст рычаг, позволяющий аккуратно снять материнскую плату.

Ни в коем случае не переворачивайте материнскую плату, не отсоединив сначала шлейф аккумулятора. Материнская плата останется подключена одним шлейфом. Только шлейф аккумулятора будет отсоединён (показан красной стрелкой на второй фотографии). С помощью плоского инструмента подденьте шлейф снизу — это приподнимет его и позволит перевернуть плату.

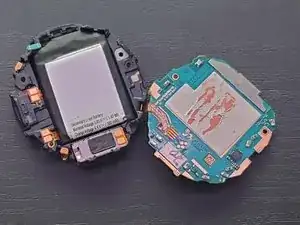

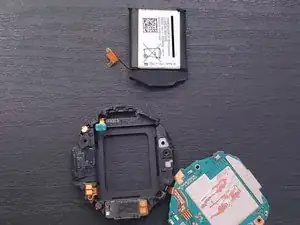

Оригинальный аккумулятор, скорее всего, приклеен к материнской плате. Для отделения аккумулятора от платы понадобится лопатка. Примечание: Действуйте осторожно, аккуратно вставляя инструмент и приподнимая аккумулятор по мере возможности. Использование острых или тонких предметов может повредить аккумулятор и привести к его разрыву.

Вставьте новый аккумулятор и проверьте питание.

Не забудьте утилизировать использованные аккумуляторы!
