Замена батареи Pebble

Некоторые часы Pebble, особенно оригинальные с Kickstarter, не имеют винтов на задней крышке. Эти часы склеены, что значительно усложняет их ремонт. Процесс разборки таких часов здесь не рассматривается.

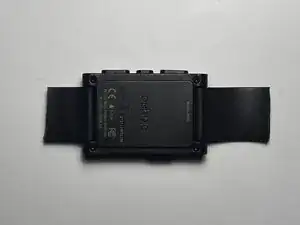

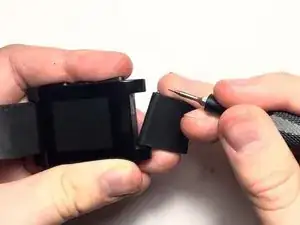

Возьмите маленькую плоскую отвертку или аналогичный инструмент, чтобы выжать металлический штифт, удерживающий ремешок.

Из-за возраста Pebble classic резиновый ремешок, вероятно, значительно деградировал, что может привести к хрупкости и разрывам резины.

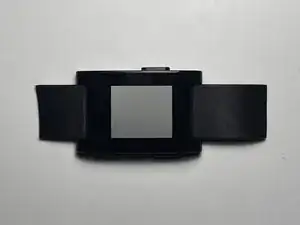

Pebble classic использует стандартный ремешок шириной 22 мм, поэтому его можно заменить любым совместимым ремешком.

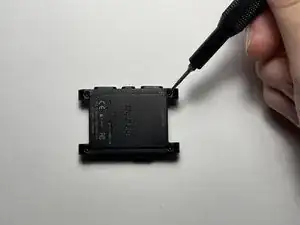

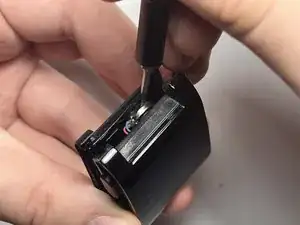

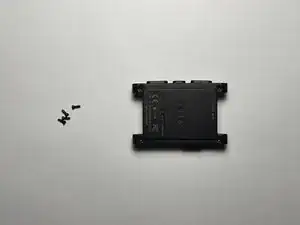

Удалите четыре винта Torx T4.

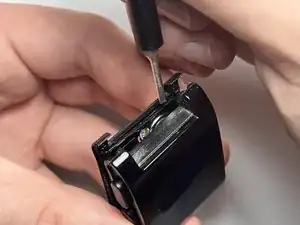

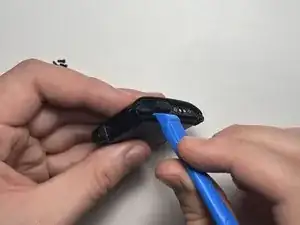

Используйте инструмент для открытия корпуса, чтобы отделить переднюю и заднюю части корпуса.

Не разделяйте полностью. Это может повредить тактильный элемент, приклеенный к задней части часов.

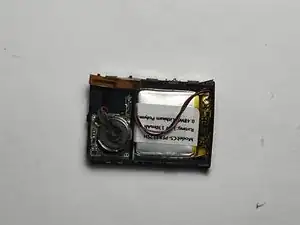

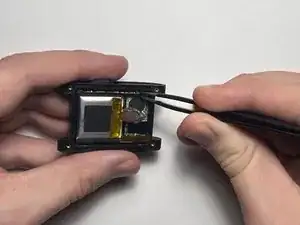

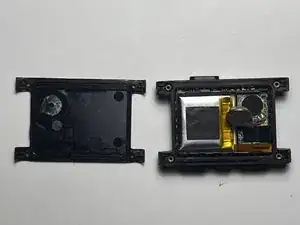

К задней части часов приклеен один компонент. Используйте маленькую плоскую отвертку или аналогичный инструмент, чтобы отодрать его от задней крышки.

При сборке убедитесь, что тактильный элемент установлен на своё исходное место.

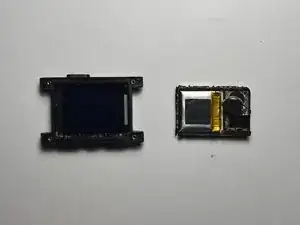

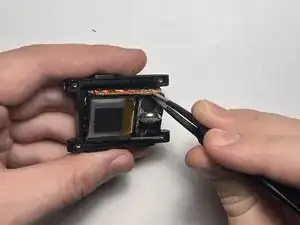

Электронные компоненты часов находятся внутри пластикового корпуса, который можно отсоединить от экрана. Для некоторых часов это сделать сложнее, чем для других. Используйте пинцет с хорошим сцеплением.

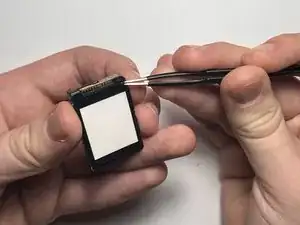

С помощью пинцета или пальцев аккуратно снимите чёрную плёнку со стороны с белым рассеивателем света. Отложите её в сторону для повторной установки при сборке.

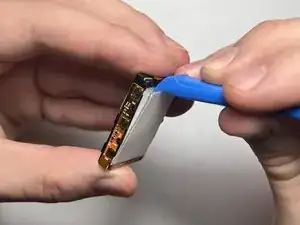

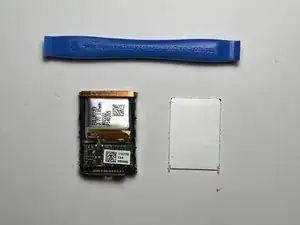

С помощью лопатки отделите рассеиватель от корпуса по маленьким пластиковым защёлкам.

Для этого может потребоваться значительное усилие, но действуйте медленно. Чрезмерное сгибание может треснуть материал рассеивания между двумя белыми пластиковыми листами.

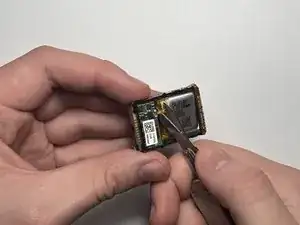

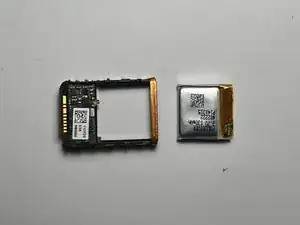

Используя ножницы или маленькое лезвие, аккуратно перережьте ленточный кабель, соединяющий батарею с основной платой.

Будьте осторожны, чтобы не проколоть батарею. Это может привести к взрыву или пожару.

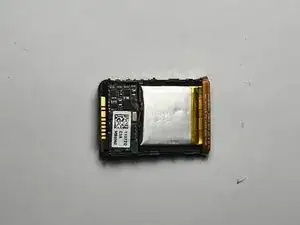

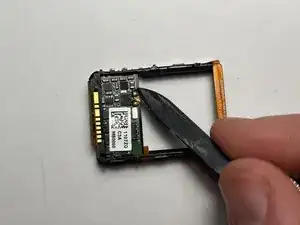

Острым лезвием снимите остатки флюса с точек пайки. Это необходимо при припаивании новой батареи к плате.

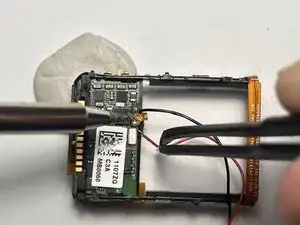

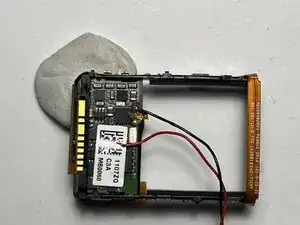

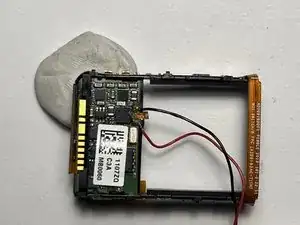

С помощью паяльника и пары точных пинцетов припаять чёрный провод новой батареи к контакту, показанному на фото. Предварительно нанесённой пайки должно быть достаточно, но при необходимости можно добавить ещё.

Использование кусочка пластилина упрощает эту операцию.

Температура паяльника около 340° C должна быть достаточной.

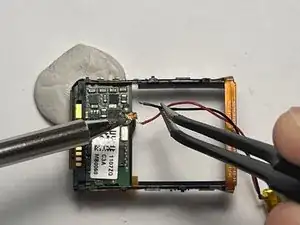

Точно так же, как в шаге 11, используйте паяльник и пару точных пинцетов, чтобы припаять красный провод новой батареи к контакту, показанному на фото. Предварительно нанесённой пайки должно быть достаточно, но при необходимости можно добавить ещё.

После успешной пайки этих проводов вы должны увидеть подсветку.

Теперь, когда новая батарея припаяна, вставьте её, как показано. Допускаются и другие ориентации, при условии что точки подключения проводов не находятся в напряжении.
