Замена аккумулятора Samsung Gear S2 3G

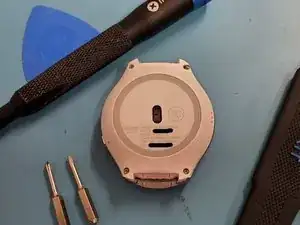

Удалите четыре винта, окружающие заднюю крышку устройства.

Для снятия задней крышки потребуется отвертка Y00 с трёхлучевой насадкой.

Удалите один винт J00 с крестообразной головкой с материнской платы, освобождая плату от рамы. Плата всё ещё подключена через 5 разъёмов и зафиксирована клеем, не начинайте съём платы.

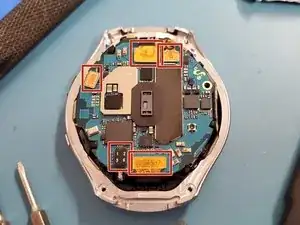

Отсоедините пять защёлкивающихся гибких разъёмов по краям материнской платы.

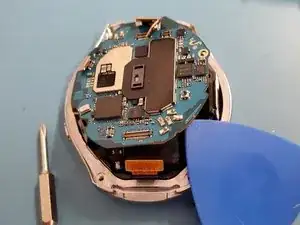

Осторожно подденьте материнскую плату из рамы, следя за тем, чтобы не порвать гибкий кабель вибромотора в верхней части платы — он загнут вокруг верха.

Вибромотор не зафиксирован клеем, он должен выйдет из посадочного места без разрыва гибкого кабеля, но действуйте аккуратно.

После снятия материнской платы аккумулятор окажется полностью доступным.

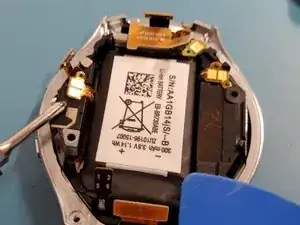

Осторожно подденьте аккумулятор со стороны правой грань, не вставляйте инструмент слишком глубоко — под аккумулятором непосредственно находится ЖК-экран устройства.

Установите новый аккумулятор; если он не встаёт идеально, не сгибайте, не прижимайте и не прокалывайте аккумулятор, чтобы он вошёл — некоторые углы могут потребовать аккуратного нажатия, будьте осторожны.

Подсоедините разъём аккумулятора, при необходимости зафиксируйте клеем, если у детали нет клеевого слоя за разъёмом.
