Quiksilver The Fifty50 Замена платы
Это руководство по замене покажет, как правильно извлечь плату из спортивных часов Quiksilver The Fifty50. Перед началом убедитесь, что у вас есть необходимые инструменты, и хотя бы бегло прочитайте все шаги, чтобы представить последовательность действий при извлечении платы — так вы не столкнётесь с неожиданностями в процессе.
Шаг 1
Положите часы лицевой стороной вниз на твёрдую поверхность.

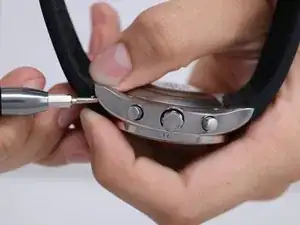

Осторожно используйте отвёртку и нажмите с одной стороны на ремешок.

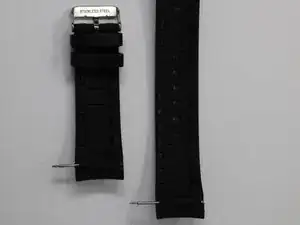

Медленно снимите ремешок, оттянув один из скрытых металлических держателей ремешка.
Если возникают трудности при снятии ремешка, можно использовать плоскую отвёртку 3.5 мм или любой другой инструмент, облегчающий этот шаг.
Шаг 2

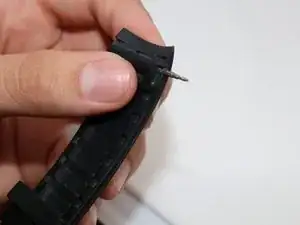

Осторожно вытяните штифт из ремешка.
Аккуратно обращайтесь с маленьким металлическим держателем — он острый и его трудно найти, если потерять.
Шаг 3

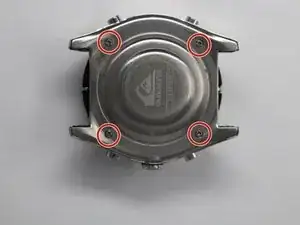

Снимите четыре винта 1.1 мм, удерживающие заднюю панель, с помощью крестовой отвёртки Phillips #00.
Шаг 4

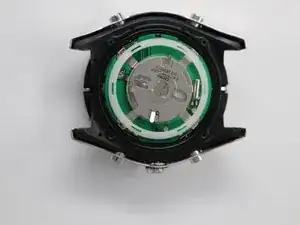

Осторожно отделите панель от корпуса часов.
Будьте внимательны, чтобы не потерять четыре винта 1.1 мм — без них заднюю панель нельзя будет вернуть на место.
Шаг 5

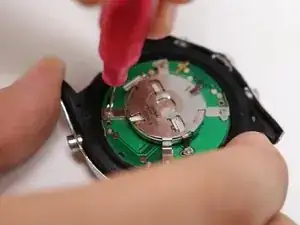

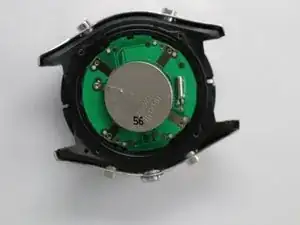

Осторожно подденьте и извлеките белое пластиковое кольцо из часов.
Шаг 6

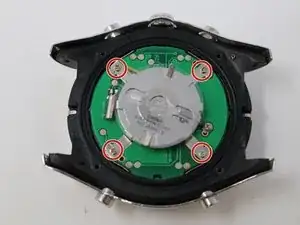

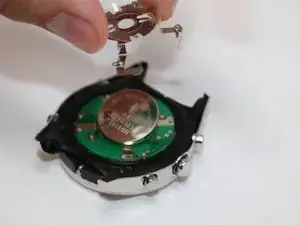

С помощью крестовой отвёртки Phillips #00 отверните четыре винта 1.1 мм, расположенные на металлическом держателе.
Шаг 7

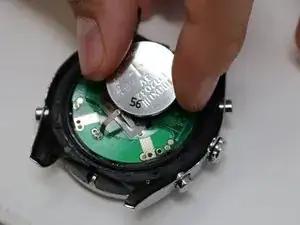

Извлеките большую круглую аналоговую батарею.
Шаг 8

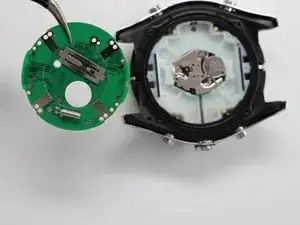

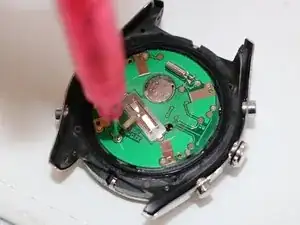

Снимите двумя винтами 1 мм плату с корпуса, используя крестовую отвёртку Phillips #00.
Шаг 9
С помощью пинцета извлеките зелёную круговую микросхему.
Заключение
Для сборки выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
