Замена узлов гироскопического датчика Hover-1 H1

Удалите десять 9мм машинных винтов, используя длинную крестовую отвертку #2 и вращая винты против часовой стрелки.

Удалите двенадцать 9мм самонарезающих винтов, используя длинную крестовую отвертку #2 и вращая винты против часовой стрелки.

Проткните две черные наклейки кончиком отвертки.

Удалите два 9мм машинных винта, используя длинную крестовую отвертку #2 и вращая винты против часовой стрелки.

Поднимите каждую сторону нижней крышки, потянув вверх.

При подъеме крышки следите, чтобы не оторвать кабели от разъемов.

Отключите аккумулятор, аккуратно потянув за обе стороны оранжевого разъема.

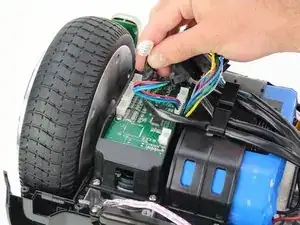

Со стороны аккумулятора ховерборда отсоедините красный, черный и фиолетовый в оплетке кабель от узла датчика, сжав защелку и потянув вверх.

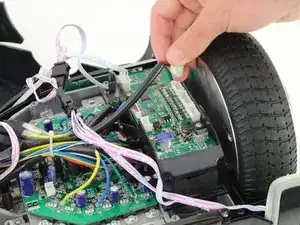

Отсоедините красный, синий и зеленый кабели от удлинителя, подключенного к узлу датчика, сжав боковые защелки разъема.

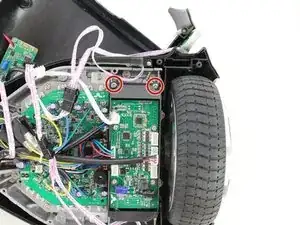

Удалите четыре 7мм винта, используя крестовую отвертку #2 и вращая винты против часовой стрелки.

Снимите узел датчика со стороны аккумулятора, аккуратно подняв и оттянув его от ховерборда.

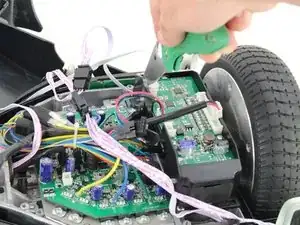

Удалите горячий клей, фиксирующий разъемы, с помощью универсального ножа.

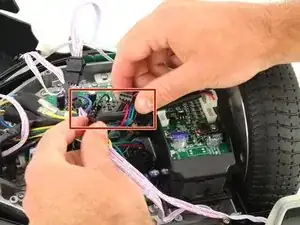

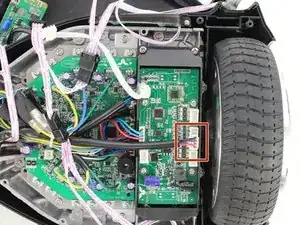

Отсоедините белый кабель от узла датчика, сжав разъем и потянув разъем вверх.

Будьте осторожны, чтобы не касаться частей печатных плат ножом.

Отсоедините красный, синий и зеленый кабели от удлинителя, подключенного к узлу датчика, сжав боковые защелки разъема.

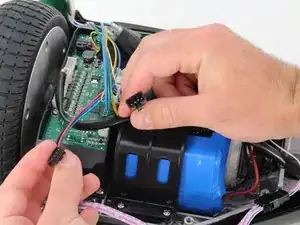

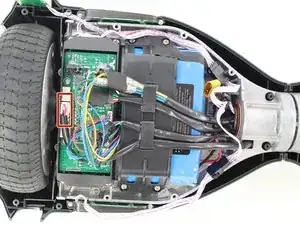

Отсоедините красный и черный в оплетке разъем от узла датчика, сжав защелку и потянув вверх.

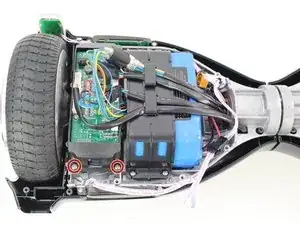

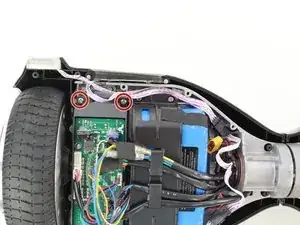

Удалите четыре 7мм винта, используя крестовую отвертку #2 и вращая винты против часовой стрелки.

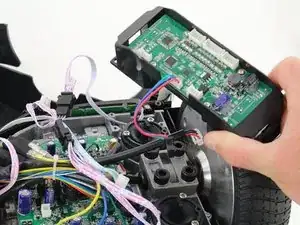

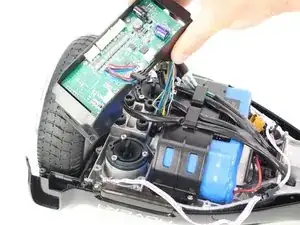

Снимите узел датчика со стороны материнской платы, аккуратно подняв и оттянув его от ховерборда.
