Замена колеса/мотора Hover-1 Horizon
Одна из сторон ховерборда не работает или не реагирует? Это руководство показывает, как заменить колесо или мотор (который является частью колеса) на Hover-1 Horizon. Для выполнения требуется крестовая отвёртка Phillips #2 и Phillips #1, а также шестигранный ключ 6 мм.
Шаг 1

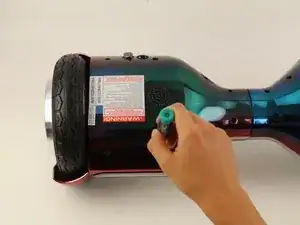

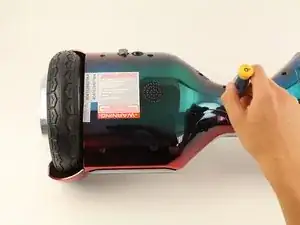

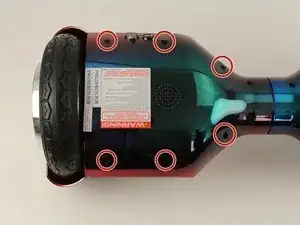

Снимите шесть винтов Phillips #2 длиной 12 мм, удерживающих нижнюю пластину.
Шаг 2
Снимите два винта Phillips #1 длиной 11 мм, которые крепят нижнюю пластину к корпусу.
Шаг 3

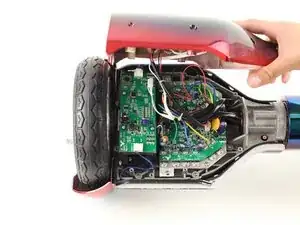

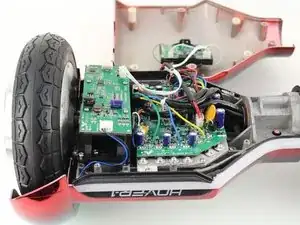

Снимите нижнюю пластину, приподняв её вверх.
Нижняя пластина соединена с корпусом проводами. Провода достаточно длинные, чтобы отложить пластину в сторону.
Шаг 4

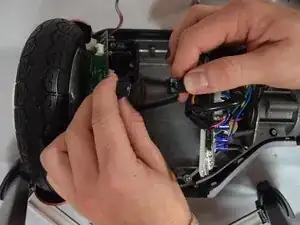

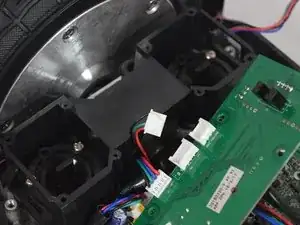

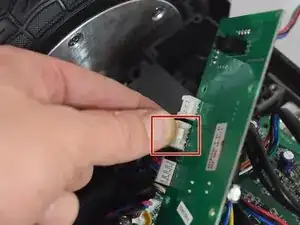

Снимите два разъёма по обеим сторонам платы, подняв защёлку и вытянув их наружу.
Снимите разъём в середине платы, сжав защёлку и потянув вверх.
Шаг 5
Снимите четыре винта Phillips #1 длиной 11 мм, которые удерживают крышку.
Шаг 6

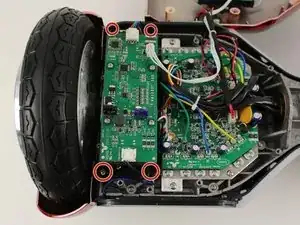

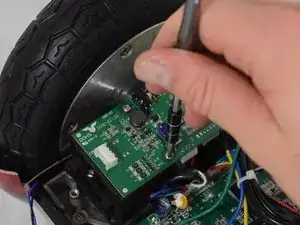

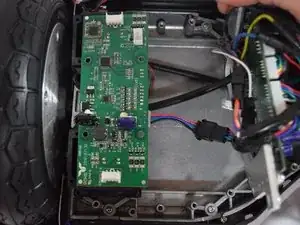

Снимите четыре винта Phillips #1 длиной 11 мм, которые крепят плату гироскопа к креплению.

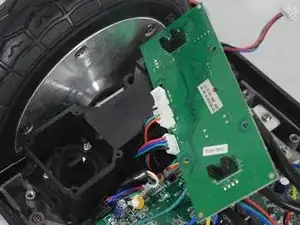

Поднимите плату, чтобы открыть соединения на её нижней стороне.
Шаг 7

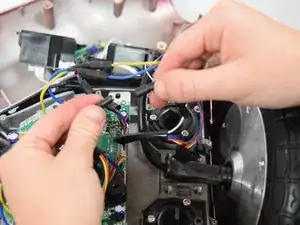

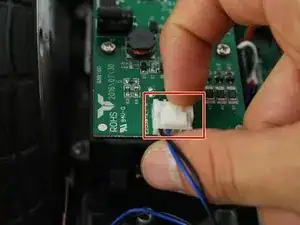

Снимите средний разъём, сжав верхнюю часть защёлки и потянув вверх.
Шаг 8

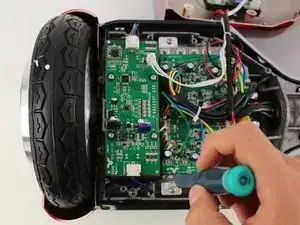

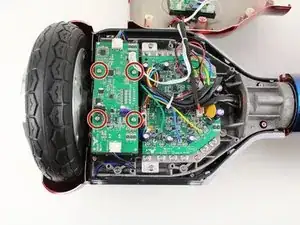

Снимите четыре винта Phillips #2 длиной 12 мм, которые крепят материнскую плату к основанию.

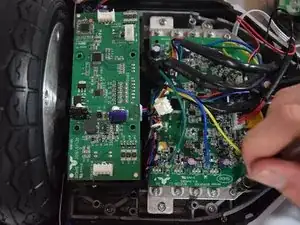

Оттяните материнскую плату от гироскопа, взяв её обеими руками и потянув вправо.
Шаг 9

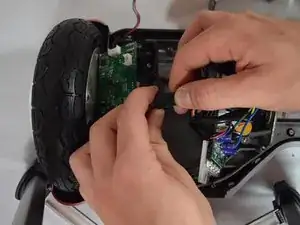

Отсоедините чёрный разъём, сжав обе стороны и раздвинув их.
Шаг 10

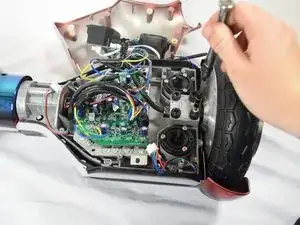

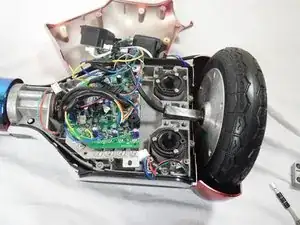

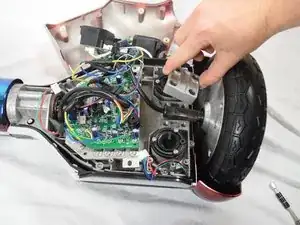

Снимите четыре винта шестигранные #6 длиной 30 мм.
Отложите серебристый кронштейн в сторону.
Шаг 11

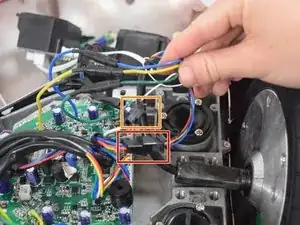

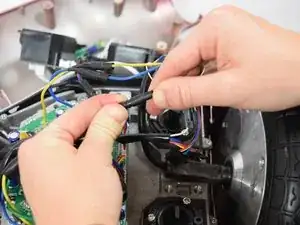

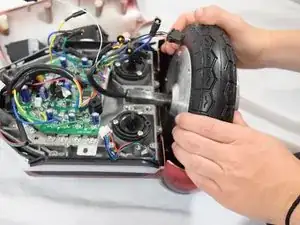

Отключите первый зажим, сжав защёлку, которая держит зажимы вместе, и разъединив их.

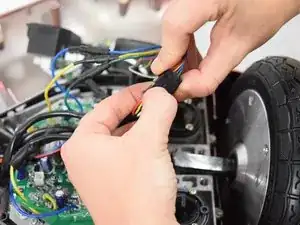

Отключите второй зажим, сжав язычок и разъединив зажим.
Шаг 12

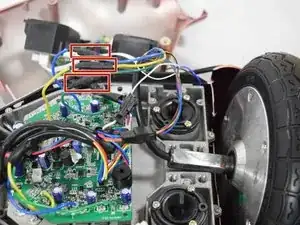

Отсоедините оставшиеся три соединения, разъединив их.
Шаг 13

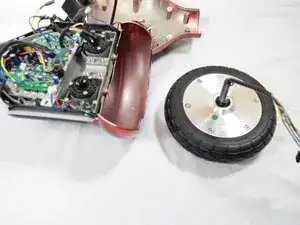

Снимите колесо, приподняв его от основания обеими руками.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
