Замена корпуса Hover 1 Eclipse
Это руководство поможет Вам заменить корпус Hover-1 Eclipse. Корпус защищает внутренности ховерборда от повреждений и определяет модель как Eclipse. У Hover-1 Eclipse корпус состоит из 4 отдельных частей: двух верхних и двух нижних. Вам может потребоваться заменить корпус, если он повреждён или Вы хотите изменить внешний вид ховерборда. Для выполнения этого руководства Вы должны уверенно владеть отверткой и уметь отключать различные типы кабелей.
Шаг 1

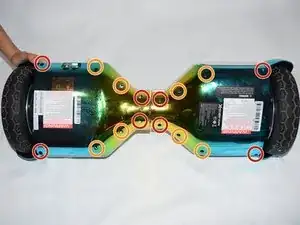

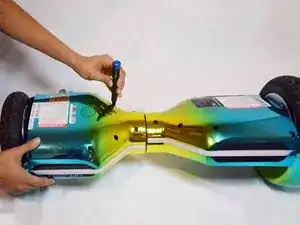

С помощью отвертки Phillips #1 снимите четыре винта 11 мм, которые окружают край нижней части корпуса на стороне с разъёмом.
С помощью отвертки Phillips #1 снимите четыре винта 13 мм, которые окружают край нижней части корпуса на стороне с разъёмом.
Снимите нижнюю часть корпуса с стороны разъёма.
Будьте осторожны с проводами, которые соединяют часть корпуса со стороны разъёма с корпусом устройства. Не отрывайте деталь полностью, пока эти провода не будут отключены на следующем шаге.
С помощью отвертки Phillips #1 снимите четыре винта 11 мм, которые окружают край оставшейся нижней части корпуса.
С помощью отвертки Phillips #1 снимите четыре винта 13 мм, которые окружают край оставшейся нижней части корпуса.

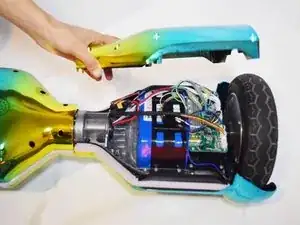

Снимите последнюю нижнюю часть корпуса
Шаг 2

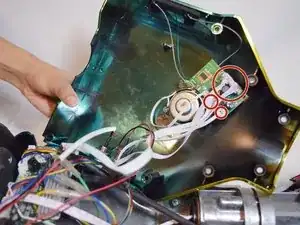

На нижних частях корпуса со стороны разъёма есть два белых и розовых провода, соединяющих корпус с материнской платой.

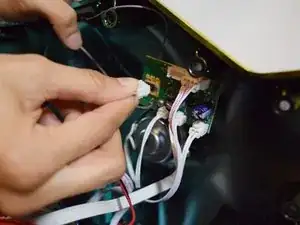

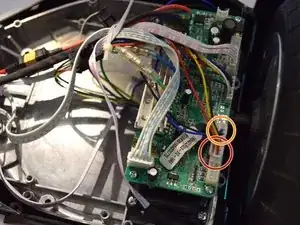

На плате возле динамика аккуратно сожмите и отключите маленькие белые разъёмы, которые соединяют часть корпуса с корпусом ховерборда.

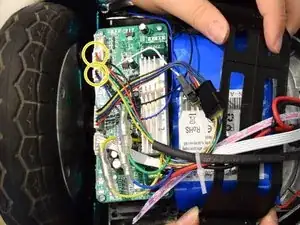

Проследите провода, соединяющие светодиодные лампы с материнской платой. Отключите эти провода от материнской платы, сжав и потянув маленькие белые разъёмы.
Теперь Вы можете полностью снять нижнюю часть корпуса со стороны разъёма.
Шаг 3
Отключите штекер с жёлтым наконечником, подключённый к красно-чёрному кабелю на стороне без батареи.
Шаг 4

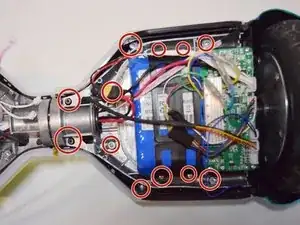

С помощью отвертки Phillips #1 снимите двенадцать винтов 11 мм и 13 мм, которые выравнивают нижнюю внутреннюю часть со стороны батареи Hover-1 Eclipse.
Расположение винтов зеркально на другой стороне
Повторите эти действия для левой внутренней стороны Hover-1 Eclipse.
Шаг 5

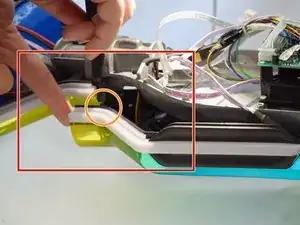

Нажмите вниз на корпус и светодиодную лампу в центре платы, как показано.

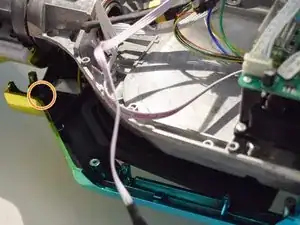

В в новом открывшемся участке будет винт 11 мм, удерживающий провод, подключённый к светодиодной лампе рамы. Снимите этот винт.
Теперь отделите лампу от корпуса и платы.
Повторите это для остальных 3 ламп.
Шаг 6

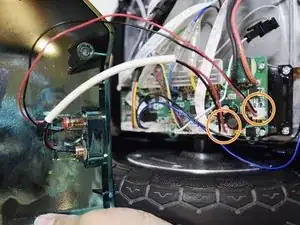

Проследите радужный кабель, который соединяет левую боковую часть корпуса с внутренней платой. Найдите место его подключения и отключите.
Кабель — это пучок разноцветных проводов в чёрной оплётке, расположенный примерно по середине.
Проследите чёрно-синий кабель, который соединяет левую боковую часть корпуса с внутренней платой. Найдите место его подключения и отключите.
Повторите для верхней правой части корпуса.
Снимите обе части корпуса.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
