Замена плат гироскопического датчика Hover-1 Liberty

Переверните ховерборд так, чтобы этикетки были направлены вверх.

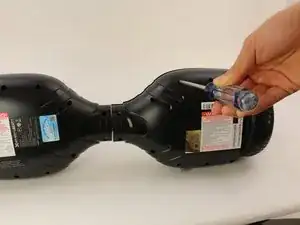

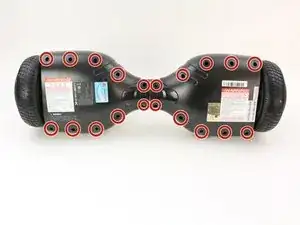

Удалите двадцать винтов длиной 18 мм с помощью крестовой отвертки Phillips #2, поворачивая против часовой стрелки.

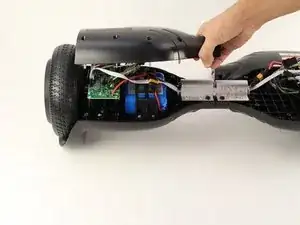

Снимите нижнюю крышку, оттянув её от ховерборда.

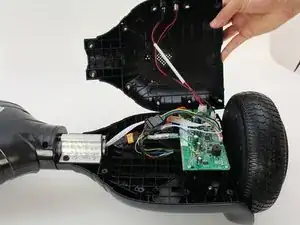

Крышка на стороне без аккумулятора имеет два провода, соединяющие кнопку питания и разъём зарядки.

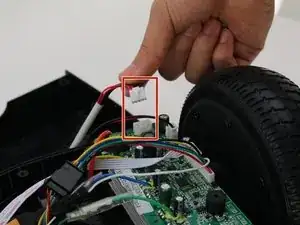

Отсоедините один разъём от платы с неаккумуляторной стороны.

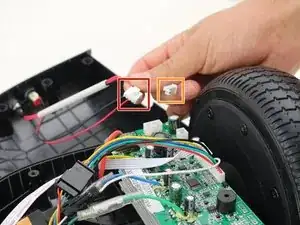

Отсоедините следующий разъём от платы с неаккумуляторной стороны.

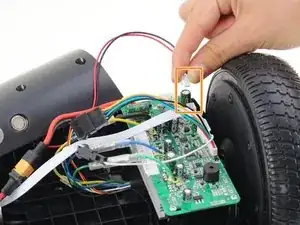

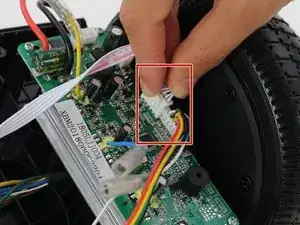

Чтобы снять разъёмы, сожмите штекер и потяните его от платы.

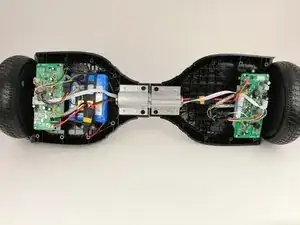

Разместите ховерборд так, чтобы платы датчиков были обращены к вам.

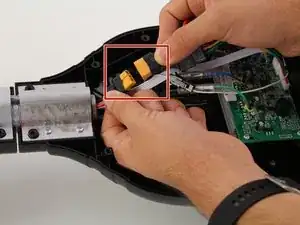

Отсоедините разъём аккумулятора, разъединив его пополам.

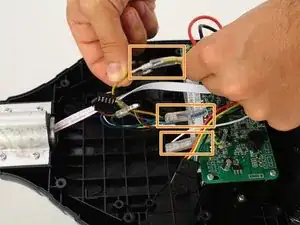

Сдвиньте резиновые гильзы с разъёма на синих, зелёных и жёлтых проводах.

Разъедините цветные провода, потянув их друг от друга.

Крупные цветные провода, соединяющие платы датчиков с колёсами, должны соответствовать друг другу, чтобы мотор работал корректно.

Снимите белый кабель с плат датчиков, отключив кабель с каждой стороны ховерборда.

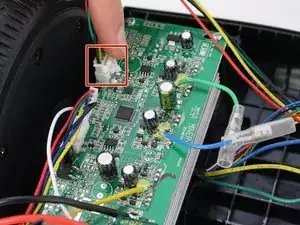

Для освобождения разъёма кабеля сожмите боковины и потяните его от платы датчика.

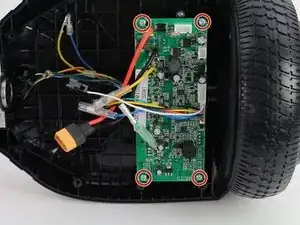

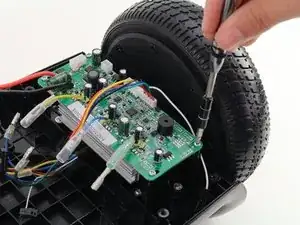

Удалите четыре винта длиной 10 мм крестовой отверткой Phillips #1.

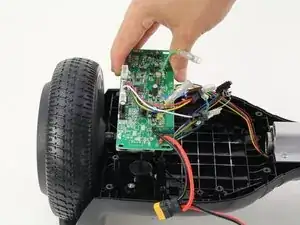

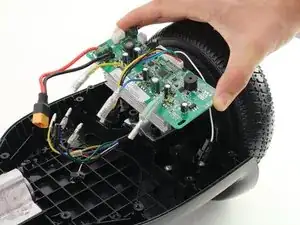

Снимите плату датчика, приподняв её и отведя от ховерборда.

Повторите шаги 4–8, чтобы снять плату датчика с другой стороны.
