Замена диска для снятия заусенцев на станке для дублирования ключей Ilco Orion
Это полуавтоматический станок для дублирования ключей, что значит, что для работы требуется, чтобы пользователь вручную перемещал каретку, используя рычаг для прохождения вдоль направляющей (и режущего инструмента). Диск для снятия заусенцев можно использовать, просто подняв (подняв) каретку и оставив её на месте.
Как следует из названия, диск для снятия заусенцев помогает сглаживать любые заусенцы или острые края на только что нарезанном ключе. При частом использовании эта деталь потребуется заменить. В этом руководстве показано, как это сделать!
Шаг 1

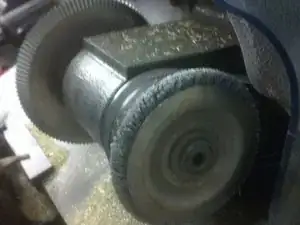

Как видно, диск для снятия заусенцев на этом станке сильно изношен. Время заменять!
Шаг 2

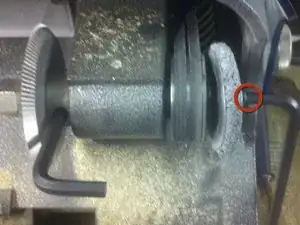

С помощью шестигранного ключа M6 (обведен красным) снимите старый диск.
Используйте другой шестигранный ключ, удобно расположив его в отверстии рядом с режущим диском, чтобы создать крутящий момент в часы. Размер ключа не имеет значения, если он разумно помещается в отверстие. Это нужно для предотвращения поворота всего узла при ослаблении болта, удерживающего диск на месте.
Шаг 3

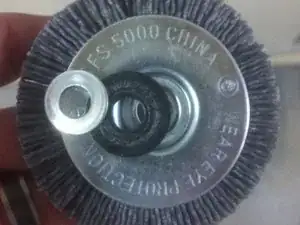

Добавьте шайбы по мере необходимости и замените диск.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
