Замена основной платы умного паяльника

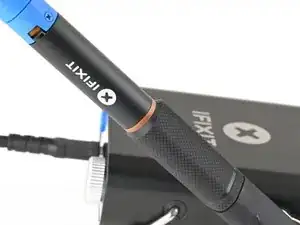

Цвет светодиода индикатора безопасности показывает состояние жала паяльника. Примечание: рукоятку паяльника всегда можно безопасно касаться.

Светодиод работает только при подключении паяльника к источнику питания — будьте осторожны при обращении с отключённым паяльником, если не знаете, насколько он горяч.

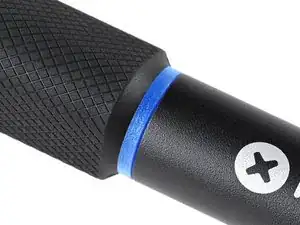

Синий светодиод: температура паяльника упала ниже 40 °C (100 °F), жало безопасно для прикосновений.

Фиолетовый светодиод: при мигании паяльник активно нагревается или остывает. При постоянном свечении паяльник находится в режиме ожидания. КАСАТЬСЯ ЖАЛА ОПАСНО.

Оранжевый светодиод: паяльник достиг установленной температуры и готов к работе. КАСАТЬСЯ ЖАЛА ОПАСНО.

Ползунковый выключатель питания имеет встроенный цветовой индикатор для каждого положения:

Оранжевый: ВКЛ

Синий: ВЫК

Переведите выключатель питания в синее положение ВЫК.

Светодиод загорится фиолетовым цветом и начнёт мигать, указывая, что паяльник выключается.

Оставьте паяльник подключённым, пока кольцо индикатора не станет синим — это означает, что касаться жала паяльника стало безопасно.

Помните: светодиод работает только при подключении паяльника к источнику питания — будьте осторожны при обращении с отключённым паяльником, если не знаете, насколько он горяч.

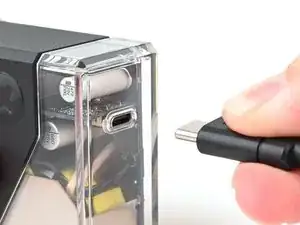

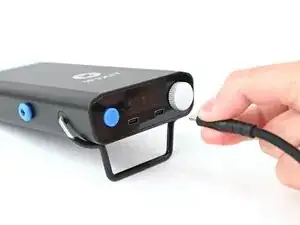

Отсоедините кабель USB-C паяльника от источника питания.

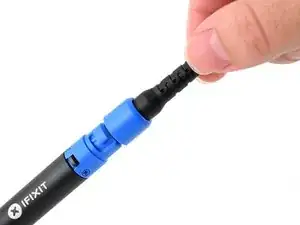

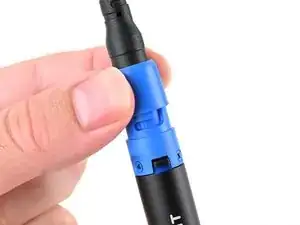

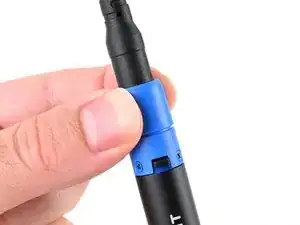

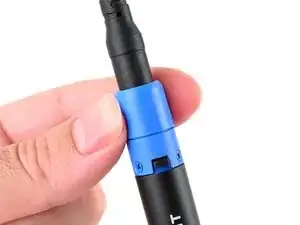

Поверните синюю муфту кабеля против часовой стрелки и потяните вверх, чтобы снять её с паяльника.

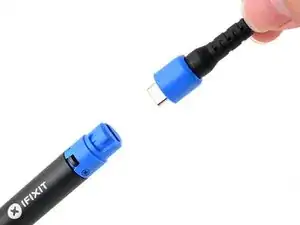

Отключите кабель USB-C от умного паяльника.

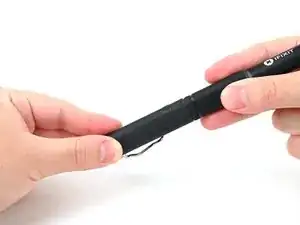

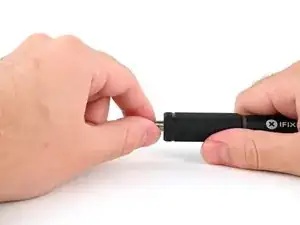

Удерживайте паяльник за оба конца и потяните, чтобы снять колпачок.

Убедитесь, что жало полностью остыло перед прикосновением к нему.

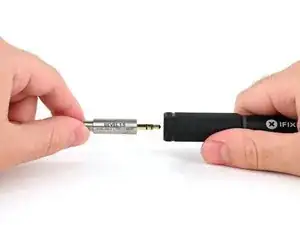

Крепко удерживайте основание жала и потяните его вперёд, чтобы снять его с рукоятки паяльника.

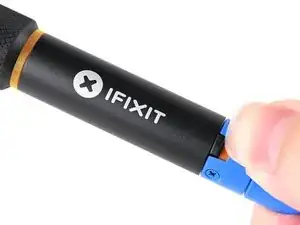

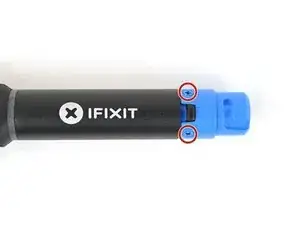

Используйте отвёртку с крестообразным наконечником, чтобы выкрутить три синих винта длиной 3,4 мм, крепящих синий торцевой колпачок.

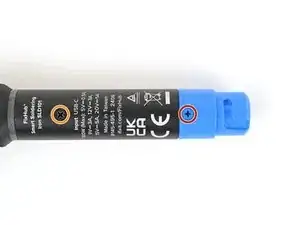

Используйте отвёртку с крестообразным наконечником, чтобы выкрутить один чёрный винт длиной 3,4 мм у основания корпуса.

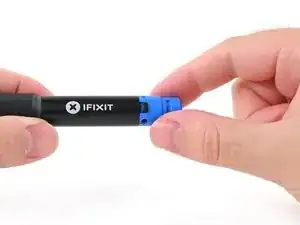

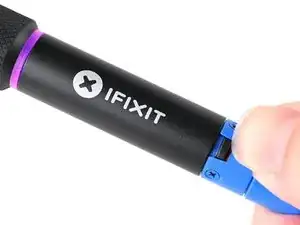

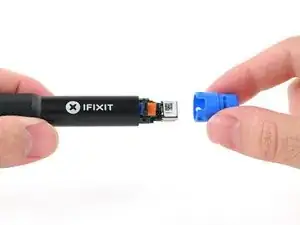

Потяните, чтобы снять синий торцевой колпачок с рукоятки паяльника.

Снимите синий и оранжевый переключатель питания.

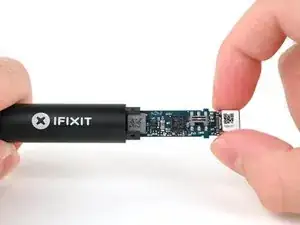

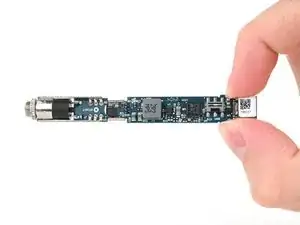

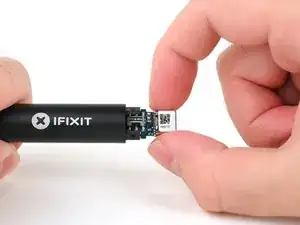

Возьмитесь за конец основной платы, выступающий изнутри рукоятки паяльника.

Потяните, чтобы вытащить основную плату из рукоятки.

При сборке паяльника убедитесь, что сначала вставляете в рукоятку конец платы с блестящим вспомогательным разъёмом для паяльника.
