Замена ручки умного паяльника

Цвет светодиода индикатора безопасности показывает состояние жала паяльника. Примечание: ручку паяльника всегда можно трогать — она безопасна.

Светодиод работает только при подключённом к источнику питания паяльнике. Будьте осторожны при обращении с отключённым паяльником, если не знаете, насколько он нагрет.

Синий светодиод: паяльник остыл ниже 40 °C (100 °F), жало безопасно для прикосновений.

Фиолетовый светодиод: при мигании паяльник активно нагревается или остывает. При постоянном свечении паяльник находится в режиме ожидания. Жало паяльника нельзя трогать.

Оранжевый светодиод: паяльник достиг заданной температуры и готов к пайке. Жало паяльника нельзя трогать.

Ползунковый выключатель имеет встроенный цветовой индикатор для каждого положения:

Оранжевый: ВКЛ

Синий: ВЫК

Переведите выключатель в синее положение ВЫКЛ.

Светодиод загорится фиолетовым и начнёт мигать, показывая, что паяльник выключается.

Оставьте паяльник подключённым, пока кольцо-индикатор не станет синим. Это означает, что теперь безопасно касаться жала паяльника.

Напоминание: светодиод работает только при подключённом к источнику питания паяльнике. Будьте осторожны при обращении с отключённым паяльником, если не знаете, насколько он нагрет.

Отключите кабель USB-C паяльника от источника питания.

Поверните синий кабельный наконечник против часовой стрелки и потяните вверх, чтобы отсоединить его от паяльника.

Отключите кабель USB-C от умного паяльника.

Удерживайте паяльник за оба конца и потяните, чтобы снять колпачок.

Убедитесь, что жало полностью остыло, прежде чем касаться его.

Крепко ухватитесь за основание жала и потяните его вперёд, чтобы снять с ручки паяльника.

Используя отвёртку с крестообразным наконечником, выкрутите три синих винта длиной 3,4 мм, крепящих синий концевой колпачок.

Используя отвёртку с крестообразным наконечником, выкрутите один чёрный винт длиной 3,4 мм в основании корпуса.

Потяните, чтобы снять синий концевой колпачок с остальной части ручки паяльника.

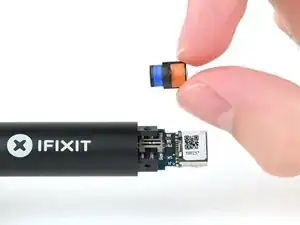

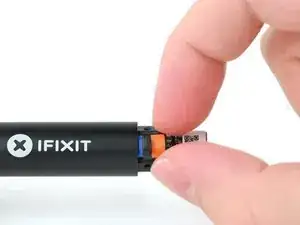

Снимите синий и оранжевый переключатель питания.

Удерживайте конец основной платы, выступающий из ручки паяльника.

Потяните, чтобы выдвинуть основную плату из ручки.

При сборке паяльника убедитесь, что вставляете основную плату блестящим концом вперёд — в сторону вспомогательного порта.

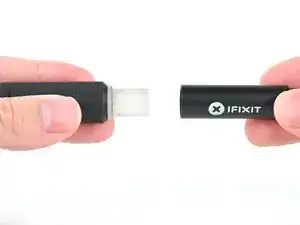

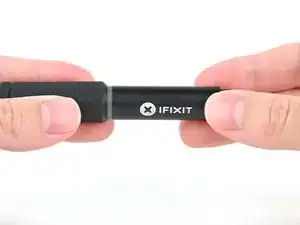

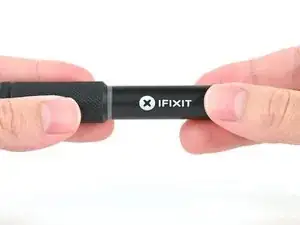

Поверните корпус паяльника под ручкой и потяните, чтобы отделить ручку от корпуса. Останется только ручка.
