Замена кнопок контроллера iRobot Looj 120
Если ваш контроллер iRobot Looj 120 не работает или кнопки застряли или сломаны, используйте это руководство для их замены.
Если кнопки, кажется, работают, а устройство все равно не функционирует, возможно, необходимо заменить печатную плату. Печатная плата использует кнопки в качестве входов для управления устройством. Если печатная плата повреждена, потребуется замена.
Перед продолжением убедитесь, что устройство выключено и отключено от источника питания.
Шаг 1
Удалите четыре внешних винта, расположенных под контроллером и на ручке.
Удалите пять винтов, показанных на изображении, а затем аккуратно снимите верхнюю крышку. Электронные компоненты прикреплены к верхней крышке.
Шаг 2
Отключите печатную плату от контактных проводов и установите новую печатную плату.
Шаг 3
Удалите четыре внешних винта для доступа к внутренним компонентам. Эти винты расположены на нижней части контроллера и на ручке.
Удалите пять внутренних винтов для доступа к кнопкам.
Шаг 4
Аккуратно снимите верхнюю крышку, чтобы не повредить электронные компоненты.

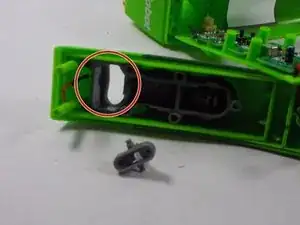

Удалите сломанную кнопку и вставьте новую кнопку в монтажное отверстие.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
