Замена фронтальной камеры Acer Iconia B1-720

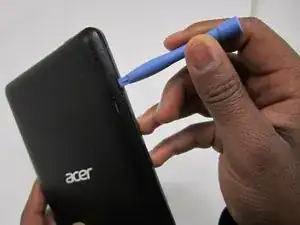

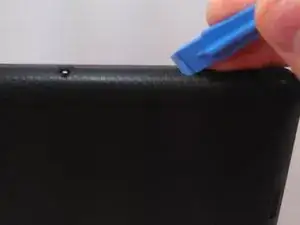

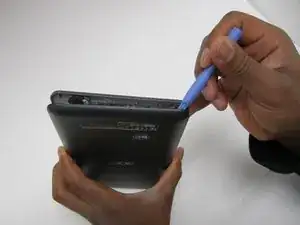

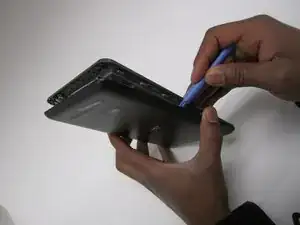

Вставьте пластиковый инструмент для открытия в зазор рядом с разъемом для зарядного устройства в верхней части устройства. Проведите инструментом в любом направлении вдоль устройства.

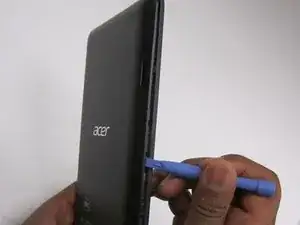

Проведите инструментом до тех пор, пока полностью не отделите заднюю крышку.

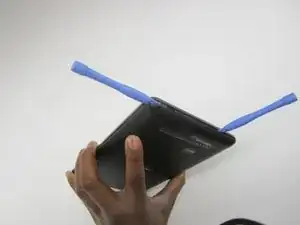

При необходимости поместите первый инструмент в образованный зазор, чтобы удержать его открытым, и используйте второй инструмент, чтобы отогнуть оставшуюся часть задней крышки.

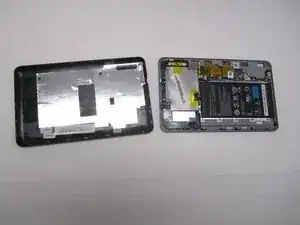

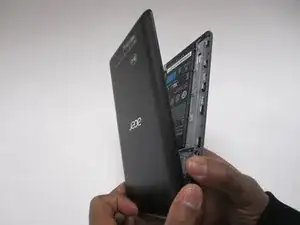

После того как все стороны будут отделены, вы сможете просто снять крышку с устройства.

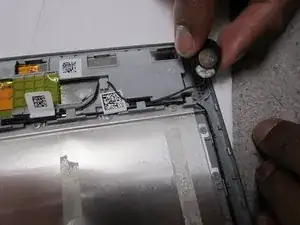

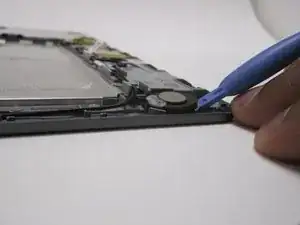

Отделите динамик от устройства, используя пластиковый инструмент для открытия. Для этого может потребоваться небольшое усилие из-за клея, который находится на устройстве.

Осторожно потяните за микрофон, чтобы извлечь его из слота.

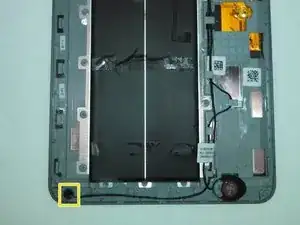

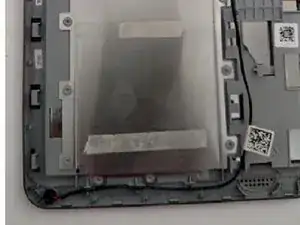

Размотайте провод из рабочей канавки.

Чтобы удалить микрофон, следуйте тем же шагам.

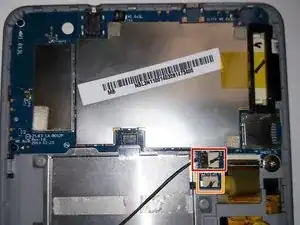

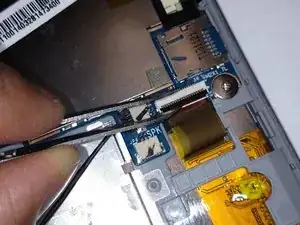

Отключите разъем от материнской платы.

Следуйте той же процедуре для удаления микрофона.

Отключите микрофон таким же образом, как и динамик.

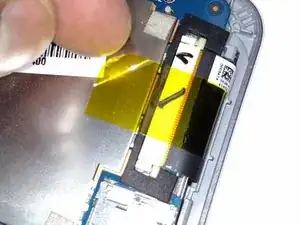

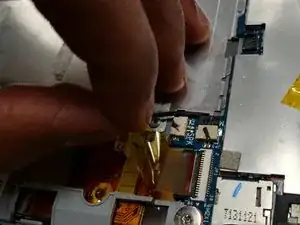

Удалите желтую ленту, закрывающую оба шлейфа на двух показанных фотографиях.

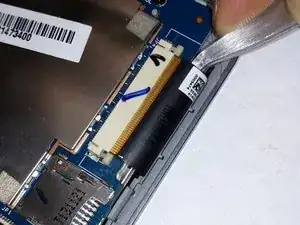

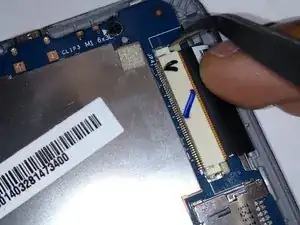

С помощью пинцета поднимите небольшой черный замковый язычок с оранжевого шлейфа.

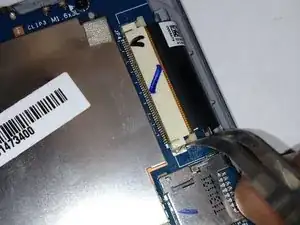

Удалите оранжевый шлейф из замка с помощью пинцета.

Используйте пинцет, чтобы удалить черную резиновую обертку, окружающую замок.

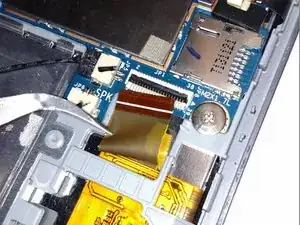

Используйте пинцет, чтобы потянуть пластиковые язычки с каждой стороны черного шлейфа.

С помощью пинцета аккуратно удалите черный шлейф из замкового механизма.

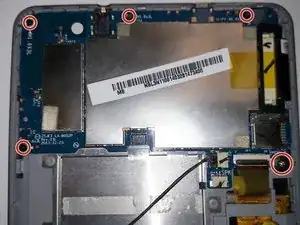

Удалите 5 винтов, показанных на фотографии.

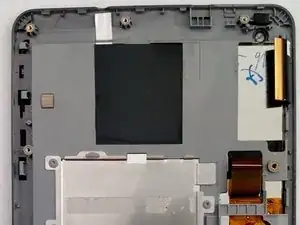

Поднимите материнскую плату от передней панели устройства.

Переверните материнскую плату так, чтобы вы увидели камеру, micro USB порт и разъем для наушников.

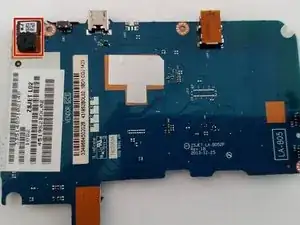

Объект, отмеченный красным, — это камера.

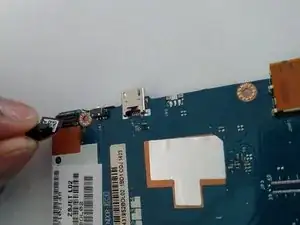

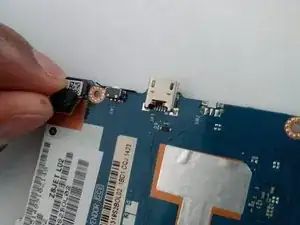

Возьмите и осторожно поднимите камеру с материнской платы до тех пор, пока она не отключится.
