Замена материнской платы Samsung Galaxy Tab 4 8.0 Verizon

Перед разборкой Samsung Galaxy Tab 4 8.0 убедитесь, что устройство выключено, и извлеките SIM‑ и microSD‑карты.

Вверху планшета осторожно вставьте синюю пластиковую лопатку между задней пластиковой крышкой и металлическим ободом передней панели.

Не применяйте чрезмерную силу при поддевании защёлок, скрепляющих корпус, так как они легко ломаются.

Продолжайте поддевать синей пластиковой лопаткой по периметру планшета, чтобы отделить заднюю пластиковую крышку от передней сборки.

Пользуясь правой рукой, нам показалось удобнее двигаться по часовой стрелке и сильнее давить возле углов, чтобы облегчить процесс.

Вы можете услышать несколько щелчков — это разъединяются пластиковые защёлки.

Чтобы не повредить экран, аккуратно положите планшет лицевой стороной вниз.

Прочно возьмитесь за заднюю пластиковую крышку и отведите её от передней панели сборки.

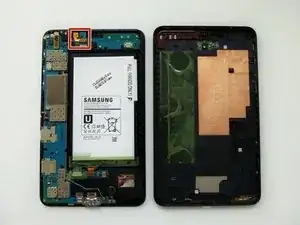

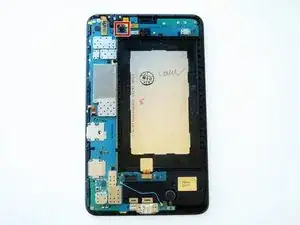

Шлейф передней камеры расположен прямо над аккумулятором, немного слева.

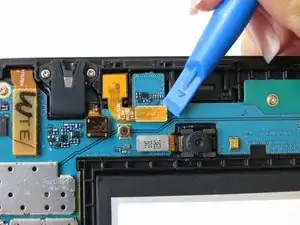

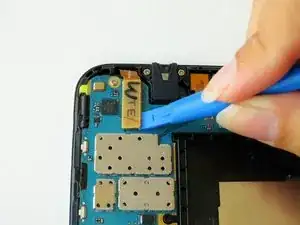

Осторожно подведите плоский конец синей пластиковой лопатки под разъём на конце шлейфа.

Нанесите небольшое давление и сдвиньте синюю пластиковую лопатку вниз, чтобы выщелкнуть золотистый прямоугольный разъём передней камеры из гнезда на материнской плате.

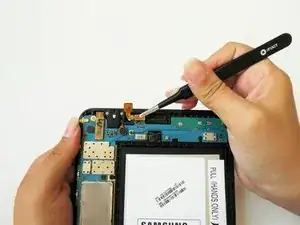

Сожмите золотистую прямоугольную часть пинцетом, чтобы аккуратно приподнять её из гнезда.

Задняя камера находится ближе к верхней части планшета, по центру над аккумулятором.

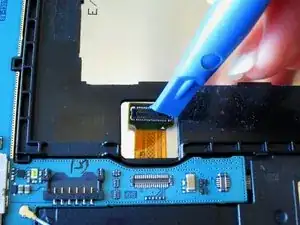

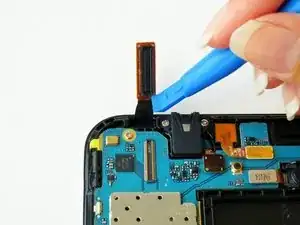

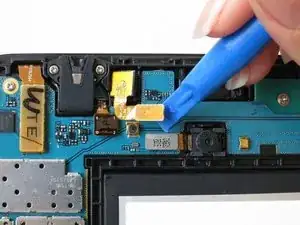

Осторожно подведите плоский конец синей пластиковой лопатки под металлический прямоугольный конец разъёма шлейфа задней камеры.

Нанесите небольшое давление и сдвиньте синюю пластиковую лопатку вниз, чтобы выщелкнуть металлический прямоугольный разъём задней камеры из гнезда на логической плате.

Сожмите металлическую прямоугольную часть пинцетом, чтобы аккуратно приподнять её из гнезда.

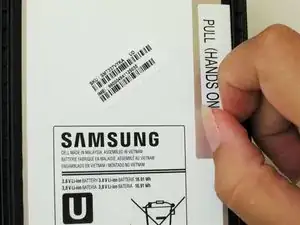

Отогните отклеиваемый угол белой пластиковой наклейки с надписью «pull (hands only)».

Снимите наклейку, чтобы образовалась язычок.

Зажав язычок большим и указательным пальцами, потяните его вверх, чтобы отделить верхний правый угол аккумулятора от передней панели сборки.

Если аккумулятор сопротивляется из‑за клея, проведите плоским концом лопатки между аккумулятором и передней панелью сборки.

Не отсоединяйте аккумулятор полностью — это может повредить красный и синий провода, расположенные в нижней части аккумулятора.

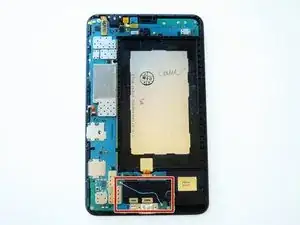

Начиная с нижнего левого края аккумулятора, аккуратно снимите зелёную ленту.

Сохраните зелёную ленту, если у заменяющего аккумулятора её нет.

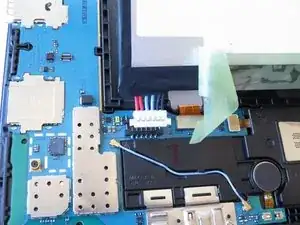

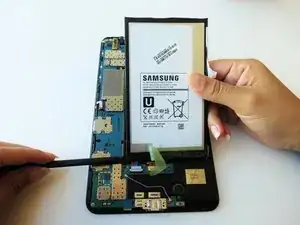

Подведите лопатку под аккумулятор, чтобы отсоединить разъём с красным и синим проводами от цепи.

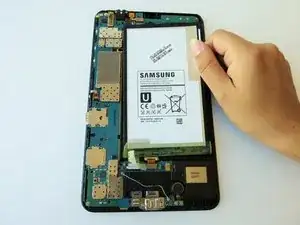

Поднимите аккумулятор к себе, отодвинув его от передней панели.

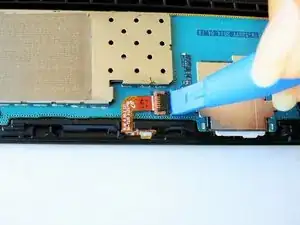

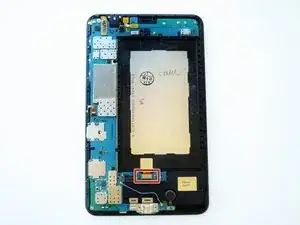

Нанесите небольшое давление и сдвиньте синюю пластиковую лопатку вниз, чтобы выщелкнуть металлический прямоугольный разъём из гнезда на материнской плате.

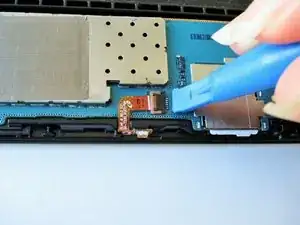

Нанесите небольшое давление и сдвиньте синюю пластиковую лопатку вниз, чтобы выщелкнуть золотистый прямоугольный разъём из гнезда на материнской плате.

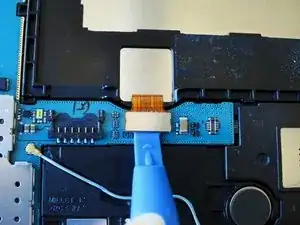

Нанесите небольшое давление и сдвиньте синюю пластиковую лопатку вниз, чтобы выщелкнуть золотистый квадратный разъём из гнезда на материнской плате.

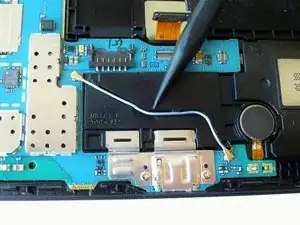

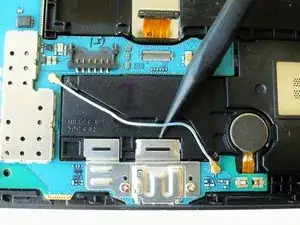

Используя лопаточку, аккуратно подденьте синий провод, чтобы вывести его из отсека.

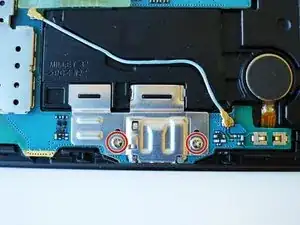

Удалите два винта Phillips #000 длиной 2 мм, фиксирующих металлическую крышку разъёма зарядного устройства к плате и передней панели.

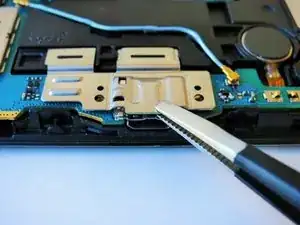

Сожмите пинцетом металлическую деталь крышки разъёма и аккуратно приподнимите её с места.

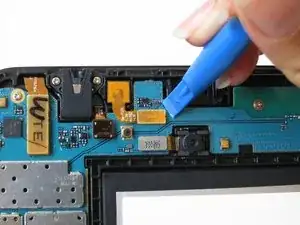

Аккуратно подведите плоский конец синего пластикового инструмента под чёрный пластиковый крепёж и подтяните вверх.

Поверните планшет против часовой стрелки, чтобы облегчить процесс.

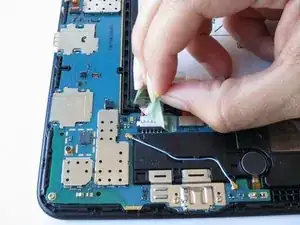

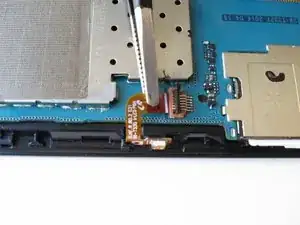

Сожмите золотой кабель пинцетом и аккуратно потяните кабель влево, чтобы освободить его конец.

Золотой кабель хрупкий, поэтому применяйте лёгкое усилие.

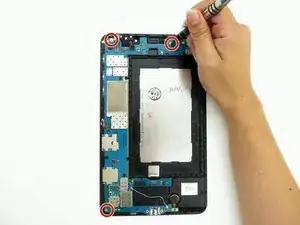

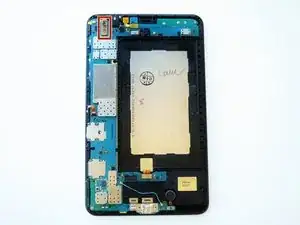

Удалите три винта Phillips #000 длиной 2 мм, фиксирующих материнскую плату к передней панели.

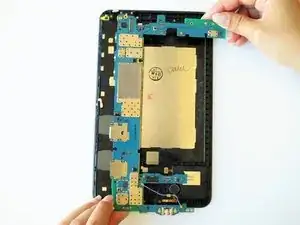

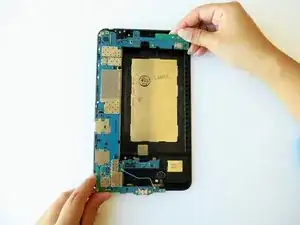

Держа пальцами противоположные углы материнской платы, поднимите её.
