Замена вибромотора Samsung Galaxy Tab 4 8.0

Перед разборкой планшета Samsung Galaxy Tab 4 8.0 убедитесь, что он выключен, и извлеките карту SIM и карту Micro SD.

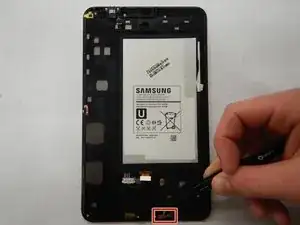

В верхней части планшета осторожно введите синий пластиковый инструмент для вскрытия между задней пластиковой крышкой и металлическим краем передней панели.

Не прилагайте чрезмерных усилий при открытии защёлок, скрепляющих корпус, так как они могут легко сломаться.

Продолжайте продвигать синий пластиковый инструмент для вскрытия по периметру планшета, чтобы отделить заднюю пластиковую крышку от передней сборочной панели.

Правшам удобнее двигаться по часовой стрелке, прикладывая больше усилия в углах, чтобы облегчить процесс.

Может раздаваться несколько звуков щелчков, когда пластины защёлок отсоединяются.

Чтобы не повредить экран, аккуратно положите планшет экраном ЖК-дисплея вниз.

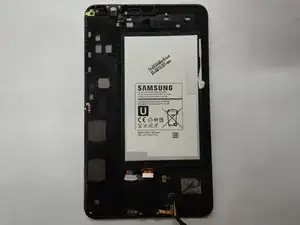

Крепко возьмите за заднюю пластиковую крышку и снимите её с передней сборочной панели.

Отогните съёмный уголок белой пластиковой наклейки с надписью «pull (hands only)».

Удалите наклейку, чтобы сформировать язычок.

Пальцами большого и указательного прижмите язычок и потяните его вверх, чтобы отсоединить правый верхний угол аккумулятора от передней сборочной панели.

Если аккумулятор плохо отделяется из-за клея, используйте плоский конец лопатки, чтобы провести между аккумулятором и передней панелью.

Пока не отсоединяйте аккумулятор полностью — это может повредить красные и синие кабели, расположенные внизу аккумулятора.

Начиная с нижнего левого угла аккумулятора, аккуратно удалите зелёную ленту.

Сохраните зелёную ленту, если в комплекте нового аккумулятора её нет.

Проведите лопаткой под аккумулятором, чтобы отключить красный и синий кабель от платы.

Поднимите аккумулятор в сторону от передней панели.

Легко надавите и сдвиньте синий пластиковый инструмент для вскрытия вниз, чтобы отсоединить прямоугольный металлический разъём от его гнезда на материнской плате.

Легко надавите и сдвиньте синий пластиковый инструмент для вскрытия вниз, чтобы отсоединить золотистый прямоугольный разъём от его гнезда на материнской плате.

Легко надавите и сдвиньте синий пластиковый инструмент для вскрытия вниз, чтобы отсоединить золотистый квадратный разъём от его гнезда на материнской плате.

Лопаткой аккуратно подденьте синий провод и извлеките его из отсека.

Выкрутите два винта Phillips #000 длиной 2 мм, которые крепят металлическую крышку разъёма зарядного устройства к логической плате и передней панели.

Зажмите пластину металлической крышки разъёма зарядки пинцетом и аккуратно отогните её вверх.

Аккуратно вставьте плоский конец синего пластикового инструмента для вскрытия под чёрный пластиковый крепёж и поднимите его.

Поверните планшет против часовой стрелки, чтобы облегчить процесс.

Зажмите золотистый кабель пинцетом и слегка потяните его влево, чтобы освободить конец кабеля.

Золотистый кабель хрупкий — используйте минимальное усилие.

Выкрутите три винта Phillips #000 длиной 2 мм, которые крепят материнскую плату к передней панели.

Держась руками за противоположные концы углов материнской платы, аккуратно приподнимите её.

Используйте изогнутые пинцет, чтобы поднять оранжевый прямоугольный электрический разъём, отключив таким образом вибромотор от материнской платы.

Заведите одно плечо изогнутого пинцета под оранжевую электрическую ленту и мотор.

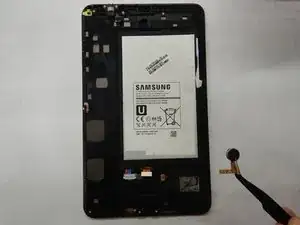

Аккуратно потяните вверх мотор и электрическую ленту, чтобы извлечь динамик из устройства.
