Замена материнской платы Samsung Galaxy Tab 4 8.0 Wi‑Fi

Перед началом процесса замены убедитесь, что планшет полностью выключен.

Осторожно вставьте пластиковый инструмент для вскрытия между металлическим ободком и задней пластиковой крышкой в нижней части планшета и отожмите заднюю крышку от устройства. Продолжайте отделять заднюю панель от передней сборки.

Пракохватывающим пользователям, вероятно, будет удобнее отжимать по часовой стрелке, в то время как левшам будет удобнее выполнять движение против часовой стрелки.

При снятии задней крышки будут периодические щелчки. Не беспокойтесь о этих звуках. Это просто отсоединение задней крышки.

Будьте осторожны, не применяйте слишком много силы, так как пластмассовые защёлки легко ломаются.

Положите планшет экраном вниз на чистую поверхность.

Возьмитесь за заднюю панель и поднимите её с устройства.

Шлейф фронтальной камеры расположен на верхнем крае материнской платы, немного левее центра.

Просуньте плоский конец синего пластикового инструмента для вскрытия под разъём на конце шлейфа.

Слегка надавите и сдвиньте синий пластиковый инструмент вниз, чтобы выщелкнуть золотой прямоугольный разъём фронтальной камеры из его гнезда на материнской плате.

Сожмите золотую прямоугольную часть пинцетом, чтобы аккуратно поднять её из гнезда.

Тыльная камера расположена немного правее и ниже фронтальной камеры, близко к верхней части и центру материнской платы.

Просуньте плоский конец синего пластикового инструмента под прямоугольный металлический разъём тыльной камеры.

Приложите лёгкое наружное усилие, пока металлический разъём камеры не выскочит из гнезда на материнской плате.

Достаньте камеру из её посадочного места пинцетом.

Просуньте инструмент для вскрытия под разъём и приложите лёгкое усилие вверх и наружу, пока металлический разъём не выскочит из гнезда на материнской плате.

Устройство повернуто на 90 градусов против часовой стрелки.

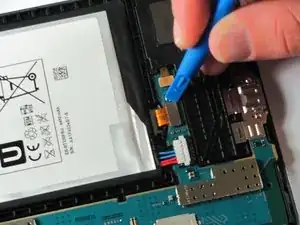

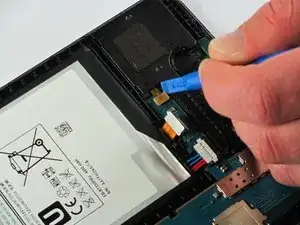

Просуньте инструмент для вскрытия под разъём и приложите лёгкое наружное усилие, пока золотой разъём не выскочит из гнезда на материнской плате.

Устройство повернуто на 180 градусов.

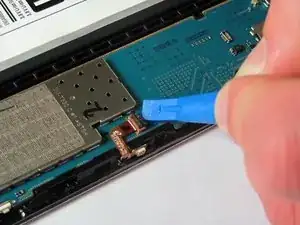

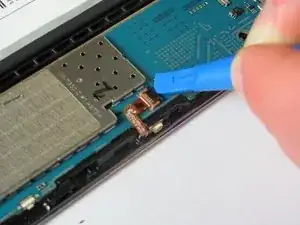

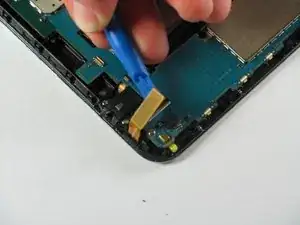

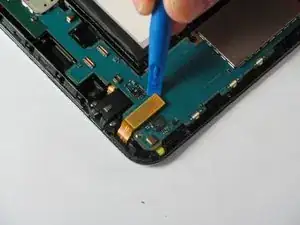

Просуньте инструмент для вскрытия под разъём и приложите лёгкое наружное усилие, пока небольшой бронзовый разъём не выскочит из гнезда на материнской плате.

Устройство повернуто на 90 градусов против часовой стрелки.

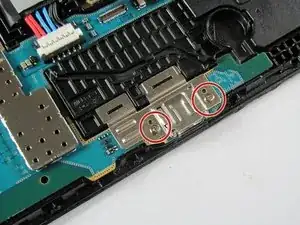

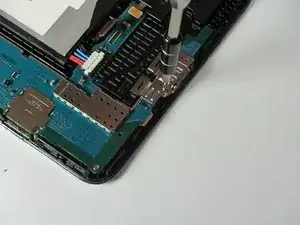

Удалите оба винта Phillips #000 длиной 2 мм, крепящие металлическую крышку зарядного порта.

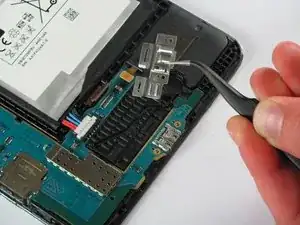

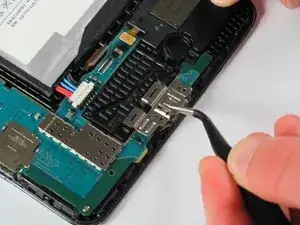

Осторожно поднимите металлическую крышку пинцетом и снимите её.

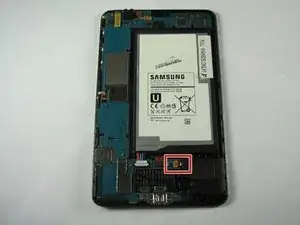

Просуньте плоский конец инструмента для вскрытия под чёрный пластиковый фиксатор и приложите лёгкое наружное усилие, пока он не отойдёт.

Устройство повернуто на 90 градусов против часовой стрелки.

С помощью пинцета вытащите золотой кабель из‑под чёрного фиксатора.

Кабель хрупкий, поэтому будьте осторожны при его извлечении.

Устройство повернуто на 90 градусов по часовой стрелке.

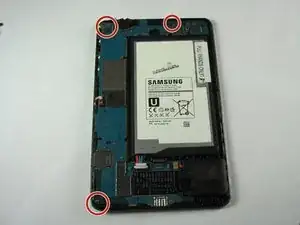

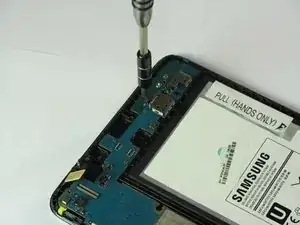

Удалите все три винта Phillips #000 длиной 2 мм, которые крепят материнскую плату к передней панели.

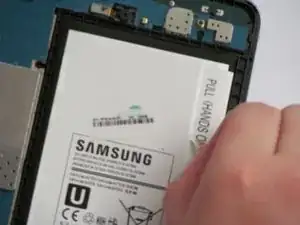

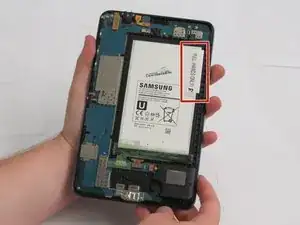

Отклейте наклейку с надписью "PULL (HANDS ONLY)" с аккумулятора, начиная с отклеиваемого угла.

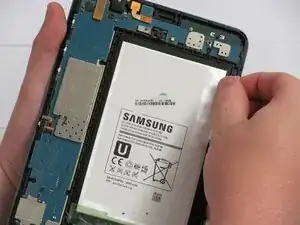

Возьмите верхний правый угол аккумулятора и вытяните его из устройства.

Если аккумулятор держится на клее, используйте плоский конец лопатки и проведите им между аккумулятором и передней панелью.

Не вынимайте аккумулятор полностью, так как это может повредить материнскую плату и кабели, подключённые к аккумулятору.

Отодвиньте зелёную ленту, начиная с левой нижней стороны.

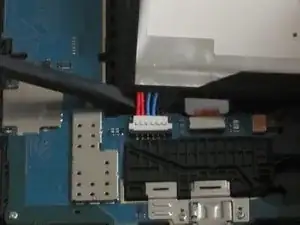

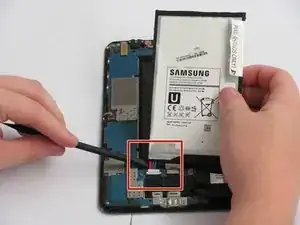

Используйте лопатку, чтобы отсоединить разъём батареи, проведя ею по нижней стороне батареи.

Поднимите батарею и извлеките её из узла.

Просто захватите плату обеими руками за верхний и нижний противоположные углы и поднимите её, чтобы извлечь из корпуса устройства.

Обязательно поместите плату на антистатическую поверхность, например на бумажные полотенца, чтобы избежать дальнейших повреждений.
