Замена материнской платы HP ElitePad 1000 G2

Перед разборкой планшета: убедитесь, что планшет выключен, отключите сетевой кабель от планшета и отсоедините все внешние устройства от планшета.

Используя крестовую отвертку Phillips #00, открутите два винта Phillips PM 1.4×3.2 мм, расположенные рядом с разъёмом зарядного устройства.

Поместите присоску в нижний правый угол стекла дисплея планшета, убедившись, что присоска расположена внутри границ рамки стекла дисплея.

Вставьте пластиковую медиатор между дисплеем и корпусом планшета. Затем используйте пластиковый инструмент для съёма, чтобы дальше разъединить дисплей.

Тяните за присоску, одновременно используя инструмент для поддёма, чтобы отделить дисплей от планшета.

Аккуратно приподнимайте дисплей, чтобы не повредить кабели.

Чтобы отсоединить кабели, используйте лопатку, чтобы осторожно отвести назад чёрную защёлку, расположенную на стороне разъёма, одновременно аккуратно тянув за кабель.

Разблокируйте разъём с нулевой силой вставки (ZIF), к которому подключён кабель сенсорного экрана, затем отсоедините кабель сенсорного экрана от материнской платы.

Разблокируйте разъём ZIF, к которому подключён кабель дисплея, затем отсоедините кабель дисплея от материнской платы.

Снимите дисплей с планшета.

Найдите NFC-антенну.

Разблокируйте разъём ZIF, к которому подключён кабель NFC-антенны.

Чтобы отсоединить кабель, используйте пластиковый инструмент для поддёма, чтобы аккуратно нажать на защёлку, расположенную на стороне разъёма.

Отклейте NFC-антенну от поверхности материнской платы.

NFC-антенна прикреплена к материнской плате двусторонним клеем.

Снимите NFC-антенну.

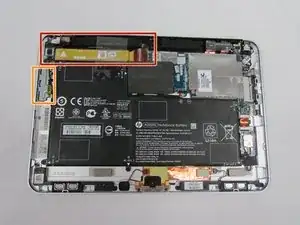

Найдите плату кнопки питания и присоединённый к ней ленточный кабель.

Найдите плату кнопок громкости.

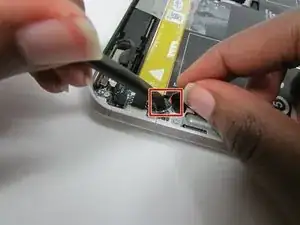

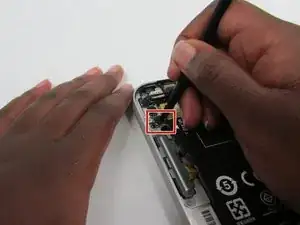

Отсоедините кабель платы кнопок громкости от платы кнопки питания.

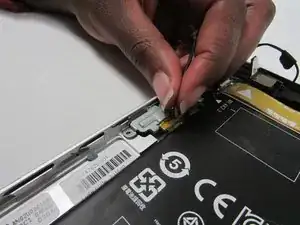

Отсоедините кабель левого микрофона от платы кнопки питания.

У обоих этих разъёмов есть тонкая щель посередине. Чтобы отсоединить, задвиньте инструмент в щель и твёрдо, но аккуратно нажмите.

Поднимите прозрачную ленту, прикреплённую к кабелю платы кнопки питания и к материнской плате.

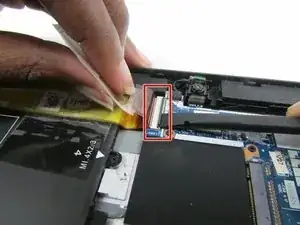

Разблокируйте разъём ZIF, к которому подключён кабель платы кнопки питания.

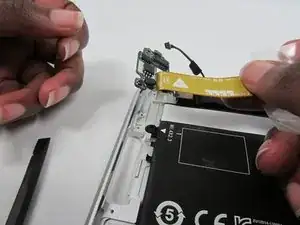

Отделите кабель платы кнопки питания от поверхности батареи, потянув от разъёма.

Кабель платы кнопки питания прикреплён к батарее двусторонним клеем.

Удалите винт Phillips PM 1.3×2.0 мм с широким потайным шляпкой и винт Phillips PM 1.3×2.0 мм, которые фиксируют плату кнопки питания к нижней крышке.

Аккуратно подожмите вверх защёлку.

Снимите плату кнопки питания и кабель.

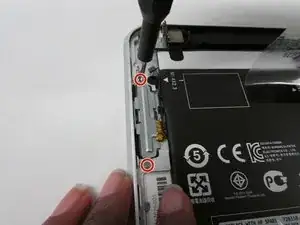

Удалите два винта Phillips PM 1.5×2.0 мм, которые фиксируют плату кнопок громкости к нижней крышке.

Снимите плату кнопок громкости и кабель.

Найдите плату аудиоджека.

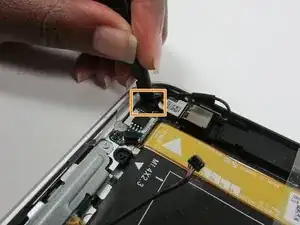

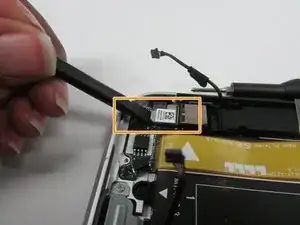

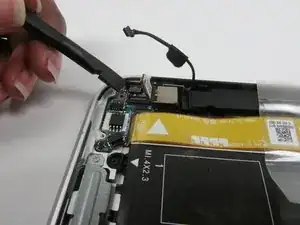

Отсоедините кабель платы аудиоджека от материнской платы.

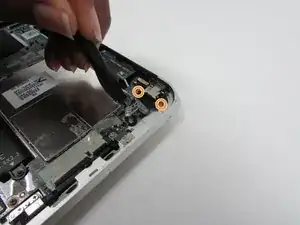

Удалите два винта Phillips PM 1.3×2.0 мм, которые фиксируют плату аудиоджека в корпусе.

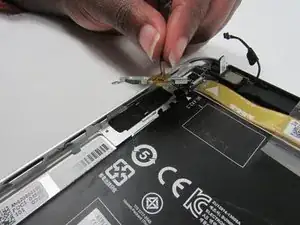

Снимите плату аудиоджека.

Найдите ленточный кабель платы кнопки питания.

Найдите разъём батареи на материнской плате.

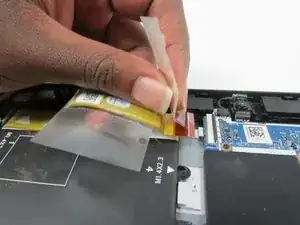

Поднимите прозрачную ленту, прикреплённую к ленточному кабелю платы кнопки питания.

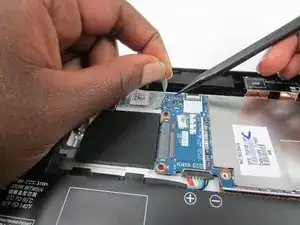

Отключите ZIF-разъём, используя пластиковой монтажной лопаткой, осторожно подденьте и поднимите чёрную защёлку.

Поднимите ленточный кабель платы кнопки питания вверх и в сторону, чтобы он не мешал при снятии аккумулятора.

Отключите разъём аккумулятора от системной платы, осторожно надавив на него пластиковой монтажной лопаткой, затем оттяните его от системной платы.

Используя крестовую отвертку PH00, выкрутите шесть винтов Phillips PM1.3×2.0mm.

Аккуратно поднимите аккумулятор от нижней крышки.

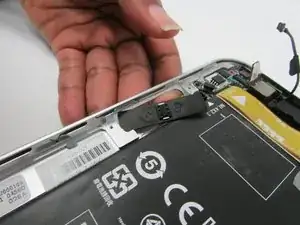

Отожмите веб-камеру из корпуса.

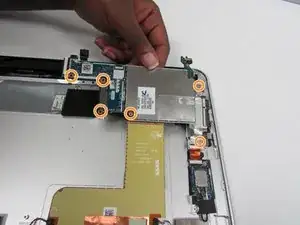

Снимите шесть винтов Phillips PM 1.3 x 2.0mm, которые крепят плату к нижней крышке.

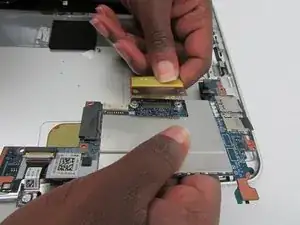

Аккуратно приподнимите материнскую плату за верхнюю часть у камеры и откройте обратную сторону платы.

Когда обратная сторона материнской платы будет обнажена, снимите два винта Phillips 1.3 mm.

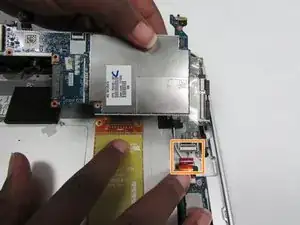

Отключите ленточный разъём на обратной стороне платы.

Снимите ленточный разъём, который подключается к модулю WLAN.

Удалите материнскую плату.
