Замена разъёма зарядки HP 7 Plus 1302
Если устройство не заряжается, возможно, потребуется замена разъёма зарядки. Самым сложным шагом будет пайка разъёма; важно убедиться, что у вас есть все необходимые инструменты, и точно следовать инструкциям.
Шаг 1
Используя отвёртку Torx T5, удалите винты T5x3 мм, расположенные во всех четырёх углах.
Перед началом замены устройство должно быть выключено и отключено от сети.
Шаг 2
Используйте пластиковый инструмент для открывания, чтобы вставить его между передней и задней частью планшета.
Проведите пластиковым инструментом по всем четырём сторонам планшета, чтобы отделить заднюю крышку.
Будьте осторожны при снятии задней крышки — чрезмерное усилие может повредить экран.
Шаг 3
Продолжайте проводить пластиковым инструментом по периметру планшета, пока все четыре стороны полностью не разомкнутся.
Снимите заднюю крышку.
Шаг 4
Выдавите разъём батареи при помощи лопатки.
Отведите разъём батареи от его гнезда.
Шаг 5
Поднимите батарею и извлеките её из устройства.
Шаг 6
Подденьте разъём, соединяющий фронтальную и заднюю камеры, металлической лопаткой.
Шаг 7
Отсоедините камеру от разъёмов и извлеките её.
Шаг 8
Найдите три винта T5x1 мм и выверните их крестовой отвёрткой Phillips #000.
Шаг 9
Отключите разъём пинцетом.
Снимите ленту.
Шаг 10
Переверните ZIF-разъём металлической лопаткой.
Выньте ленточный кабель.
Шаг 11
Снимите оранжевую ленту пинцетом.
Переверните ZIF-разъём лопаткой.
Выньте ленточный кабель при помощи пинцета.
Шаг 12
Снимите серую ленту под ленточным разъёмом.
Шаг 13
Переверните ZIF-разъём.
Выньте ленточный кабель пинцетом.
Шаг 14
Снимите плату.
Шаг 15

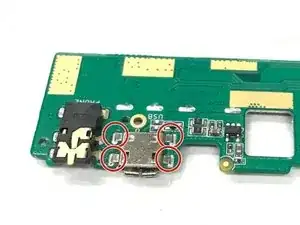

Распаяйте четыре точки на разъёме зарядки при помощи паяльника.
Паяльник горячий — будьте осторожны.
Для получения дополнительных инструкций по использованию паяльника нажмите здесь.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
