Замена разъёма для наушников HP 7 Plus 1302

С помощью отвёртки Torx T5 извлеките винты T5x3mm, расположенные во всех четырёх углах.

Перед началом замены устройство должно быть выключено и отключено от питания.

Используйте пластиковый инструмент для открытия, чтобы вставить его между передней и задней частями планшета.

Проведите пластиковым инструментом по всем четырём сторонам планшета, чтобы отделить заднюю крышку.

Будьте осторожны при снятии задней крышки — чрезмерное усилие может повредить экран.

Продолжайте проводить пластиковым инструментом по периметру планшета, пока все четыре стороны полностью не отделятся друг от друга.

Снимите заднюю крышку.

Выдавите разъём батареи с помощью медиатора.

Отведите разъём батареи в сторону от гнезда подключения.

Поднимите батарею и извлеките её из устройства.

Отожмите разъём, который соединяет переднюю и заднюю камеру, с помощью металлического медиатора.

Отсоедините камеру от разъёмов.

Найдите три винта T5x1mm и извлеките их отвёрткой Phillips #000.

Отключите разъём с помощью пинцета.

Снимите ленту.

Поднимите защёлку ZIF с помощью металлического медиатора.

Вытяните ленточный разъём.

Оттяните оранжевую ленту с помощью пинцета.

Поднимите защёлку ZIF с медиатором.

Вытяните ленточный разъём с помощью пинцета.

Снимите серую ленту под ленточным разъёмом.

Поднимите защёлку ZIF.

Вытяните ленточный разъём с помощью пинцета.

Снимите плату.

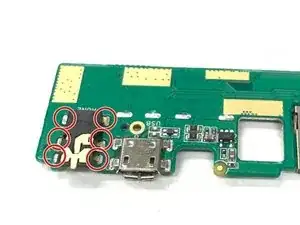

Отпа́йтe шесть точек на разъёме для наушников с помощью паяльника.

Паяльник будет горячим — будьте осторожны.

Для получения дополнительных инструкций по использованию паяльника нажмите здесь.
