Замена материнской платы Acer Iconia One 8
Следуйте этому пошаговому руководству, чтобы заменить материнскую плату в Acer Iconia One 8 (B1-850). На материнской плате сосредоточены основные соединения устройства. Перед началом убедитесь, что устройство выключено и отключено от всех внешних источников питания.
Шаг 1
Начните с открытия задней крышки.
Подденьте пластиковым инструментом для вскрытия между передней и задней панелями и аккуратно разъедините.
Шаг 2
Отлепите все кусочки ленты, указанные на фото.
Всего три куска ленты (2 чёрные и 1 серебристая).
Шаг 3
Отключите все кабели от устройства.
Всего должно быть 5 кабелей.
Шаг 4
Снимите девять винтов длиной 3 мм с помощью отвертки Phillips #000.
Шаг 5
Снимите и разъедините заднюю панель (верхнюю) и стеклянный экран (нижний).
Шаг 6

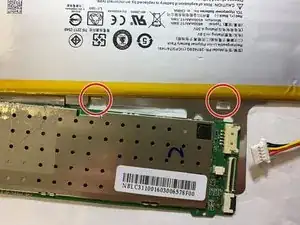

Отключите металлические контакты, соединяющие аккумулятор с рамой материнской платы.
Шаг 7

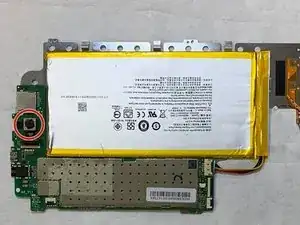

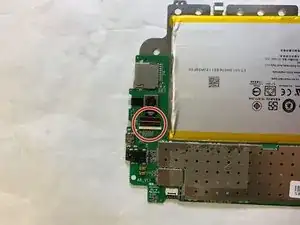

Отключите кабель задней камеры.
Шаг 8

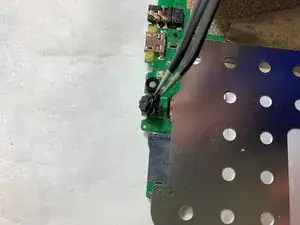

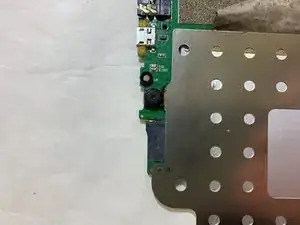

Переверните металлическую пластину, чтобы получить доступ к передней камере.
Шаг 9

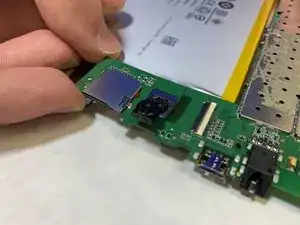

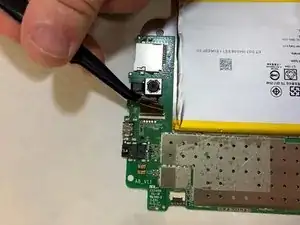

С помощью пинцета аккуратно снимите переднюю камеру с клея на материнской плате.
Шаг 10
Переверните устройство обратно.

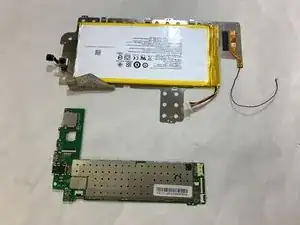

Снимите материнскую плату с металлической рамки, пропустив кабели задней и передней камер через отверстие.
Удалите переднюю камеру из устройства.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
