Замена вентилятора Wen 2307

Если ваше устройство перегревается, возможно, вам потребуется заменить вентилятор мотора. Это руководство покажет вам, как это сделать.

Шаг 1

Открутите защитное кольцо.

Удалите подвесной зажим.

Открутите шесть винтов PH2 по 8 мм.

Нажимая кнопку блокировки шпинделя, открутите гайку патрона и снимите её вместе с латунным патроном.

Чтобы снять переднюю панель, откройте устройство, удерживая его другой рукой.

Передняя панель должна выйти легко.

Удалите подключенные провода от печатной платы.

Удалите единственный винт 4 мм, удерживающий печатную плату.

Осторожно подденьте печатную плату от задней части.

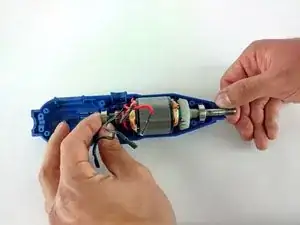

Осторожно выньте моторный узел из панели.

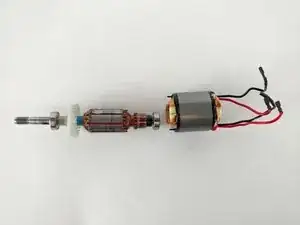

Мотор делится на две части.

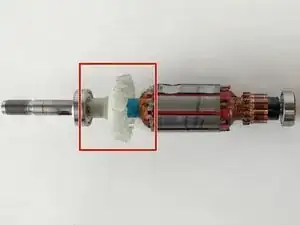

Вентилятор собран с роторным балкой, его можно разобрать для замены вентилятора, просто сняв детали.

Чтобы собрать ваше устройство, следуйте этим инструкциям в обратном порядке.
