Замена ЖК-экрана LG VX8700
Используйте это руководство для замены ЖК-экрана LG VX8700, если экран остаётся чёрным после включения телефона. Чёрный экран может быть вызван неисправным ЖК-экраном. Эта замена также может потребоваться, если экран треснул.
ЖК-экран используется для отображения информации на телефоне.
Перед началом работы полностью зарядите аккумулятор. Если это не поможет, выключите телефон во время зарядки аккумулятора, затем снова включите телефон. Если этот метод зарядки аккумулятора не сработает, возможно, потребуется заменить экран.
Для выполнения этой замены требуются навыки пайки.
Для дополнительной информации об этом устройстве посетите страницу: Руководство пользователя ЖК-экрана LG VX8700.
Шаг 1
Выключите питание телефона.
Сдвиньте заднюю крышку с помощью защёлки пальцами, чтобы получить доступ к аккумулятору.
Шаг 2
Поднимите одну сторону аккумулятора с помощью пластикового инструмента для открывания или пальцев.
Осторожно извлеките аккумулятор и отложите его в сторону.
При установке нового аккумулятора совместите металлические контакты с контактами телефона.
Шаг 3
Переверните телефон и откройте его крышку. Экран теперь обращён к вам.
Найдите две серые резиновые заглушки в нижних углах экрана. Эти заглушки закрывают два винта.
Снимите две серые заглушки винтов.
Шаг 4
Используйте язычок для извлечения в верхней части, чтобы снять экран.
Между корпусом и экраном возле слухового динамика имеется зазор.
Вставьте пластиковый инструмент для открывания в зазор и подденьте экран.
Пластиковая защитная панель экрана приклеена к телефону. Снять её может быть сложно.
Шаг 5
Открутите четыре винта в углах экрана (3.21 мм), чтобы отделить верхнюю крышку телефона.
Шаг 6
Переверните телефон. Сторона с аккумулятором будет направлена к вам.
Вставьте пластиковый инструмент для открывания в паз, чтобы снять верхнюю крышку телефона.
Осторожно откройте крышку.
Шаг 7
Найдите слуховой динамик — это чёрный компонент вверху с чёрным и красным проводами.
Снимите компонент. С помощью паяльника отпаяйте верхний слуховой динамик.
Шаг 8
Используя пластиковый инструмент для открывания, подденьте слуховой динамик, чтобы извлечь его из телефона.
Шаг 9

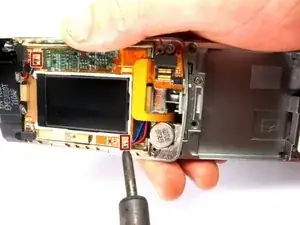

С помощью паяльника отпаяйте провода, подключённые к плате ЖК-экрана.
Шаг 10

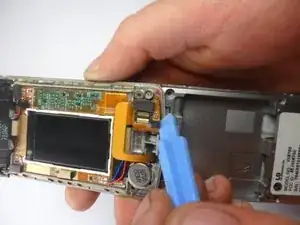

Используя пластиковый инструмент для открывания, аккуратно отсоедините шлейф, соединяющий две части.
Шаг 11

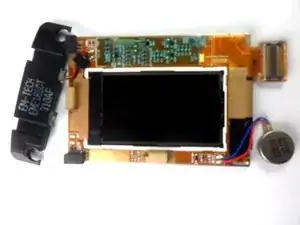

Снимите ЖК-экран.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
