Замена логической платы LG VX9800

Снимите две треугольные накладки в верхней части двух динамиков.

Эти накладки приклеены, поэтому для их снятия может понадобиться тонкий инструмент, например отвертка или ручка. Проще всего вставить тонкий инструмент в небольшой вырез в углу этих накладок.

Снимите два резиновых цилиндра с их валов. Они закрывают дополнительные винты.

Для этого потребуется некоторое усилие, возможно, их нужно будет «вырить» наружу.

Теперь открутите четыре винта.

Винты маленькие, поэтому поместите их в место, где вы легко сможете их контролировать.

Начиная со стороны с красным квадратом, подденьте переднюю панель плоским концом лопатки.

Продолжайте сдвигать плоский край вдоль шва передней панели.

Вы должны слышать щелчки или потрескивания, когда панель отсоединяется.

Передняя панель подключена проводами, поэтому не оттягивайте её далеко от телефона.

Поднимите снятую переднюю панель с материнской платы, учитывая провода, которые всё ещё к ней подключены.

Передняя панель всё ещё соединена через динамики, идущие от разговорного динамика к материнской плате.

Осторожно подденьте плоским или заострённым концом лопатки между разговорным динамиком и передней панелью.

Может потребоваться небольшое усилие, так как разговорный динамик приклеен к передней панели.

Передняя панель и клавиатура теперь полностью снимаются с телефона.

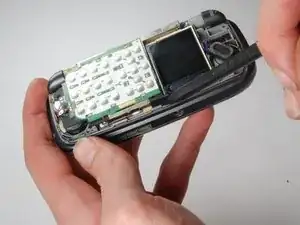

Используйте лопатку, чтобы поддеть между боковой частью телефона и логической платой, чтобы освободить её.

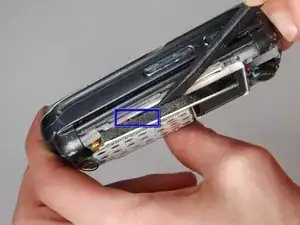

Логическая плата соединена с тонкой серебристой металлической деталью, выделенной на фото синим квадратом. Подденьте между этой деталью и телефоном, чтобы освободить плату.

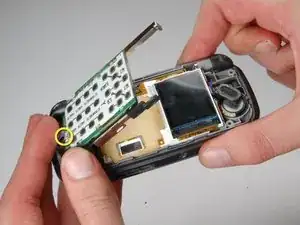

Логическая плата соединена с телефоном и динамиком набором соединений, выделенных красным кругом. Не рвите плату после её освобождения.

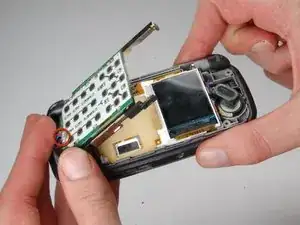

Снимите 4 провода с логической платы. Замените плату, припаяв обратно эти 4 провода — и готово!

На этом шаге требуется пайка. Выполняйте его только если вы уверены в умении паять мелкие провода.
