Замена динамиков LG VX9800

Удалите две треугольные накладки в верхней части двух динамиков.

Эти накладки закреплены клеем, поэтому для их снятия можно использовать тонкий предмет, например отвертку или ручку. Проще всего вставить тонкий предмет в маленькое углубление в углу этих накладок.

Снимите два резиновых цилиндра с их осей. Под ними находятся дополнительные винты.

Это потребует чуть больших усилий, поэтому возможно придётся «высверлить» их наружу.

Теперь выкрутите четыре винта.

Винты маленькие, поэтому положите их в такое место, где вы легко сможете их отслеживать.

Начиная со стороны с красным квадратом, подденьте лицевую панель вверх плоским концом лопатки.

Продолжайте сдвигать плоский край вдоль шва лицевой панели.

Вы должны слышать щелчки или треск, когда панель отщёлкивается.

Лицевая панель соединена проводами, поэтому не тяните её слишком далеко от телефона.

Поднимите отщёлкнутую лицевую панель с материнской платы, учитывая оставшиеся к ней провода.

Лицевая панель по-прежнему прикреплена через динамики, которые проходят от слухового динамика к материнской плате.

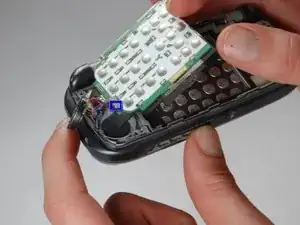

Осторожно подденьте плоским или заострённым концом лопатки под слуховой динамик и лицевую панель.

Это может требовать некоторого усилия, так как слуховой динамик приклеен к лицевой панели.

Теперь лицевую панель и клавиатуру можно полностью снять с телефона.

Вставьте лопатку в небольшой зазор между телефоном и металлическим кожухом материнской платы.

Просуньте лопатку под металл и вдоль края. Материнская плата начнёт приподниматься.

В конце этого паза находится плоский шлейф, не просовывайте лопатку в шлейф.

Теперь используйте лопатку, чтобы приподнять другую сторону материнской платы.

Поднимите материнскую плату под углом.

Не вытаскивайте материнскую плату полностью. Это порвёт шлейф!

Осторожно потяните ЖК-дисплей вверх.

Это может быть сложно; при необходимости используйте лопатку, чтобы поддеть его, если он не поднимается легко.

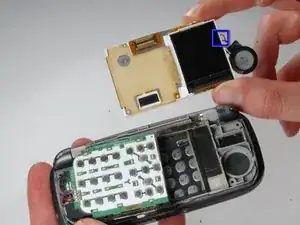

Отсоедините провода динамиков от ЖК-дисплея.

Замените ЖК-дисплей и припаяйте провода к новому экрану.

Этот шаг требует пайки. Выполняйте его только если вы умеете паять мелкие провода. Смотрите это руководство для помощи по пайке.

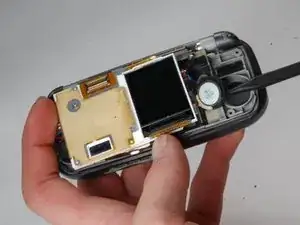

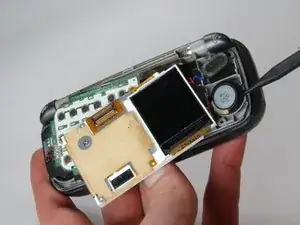

Аккуратно переместите ЖК-дисплей перед логической платой и используйте лопатку, чтобы поддеть за край динамика.

Динамик должен легко выскочить. Единственное, что держит его на месте — клей.

Отсоедините провода динамика от ЖК-дисплея.

Замените динамик и припаяйте соединения обратно к ЖК-дисплею.

Этот шаг требует пайки. Поэтому удаляйте провода только если вы уверены в пайке мелких проводов.

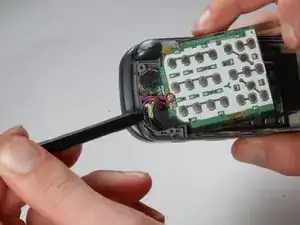

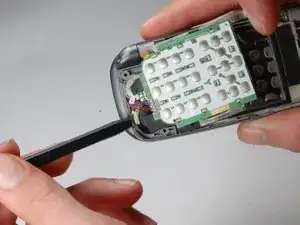

Используйте лопатку, чтобы поддеть левый динамик и извлечь его.

К динамику подходят два провода, соединяющие его с логической платой, поэтому обращайтесь осторожно.

Отсоедините провода, подключенные к логической плате.

Замените динамик и припаяйте соединения обратно к логической плате.

Удаляйте провода только если вы умеете паять в мелком масштабе.
