Замена разъёма дисплея LG Chocolate 3

Телефоны

Это руководство проведёт Вас через процесс замены разъёма дисплея на LG Chocolate 3 (VX8560). Если экран работает некорректно из‑за ослабленного или повреждённого разъёма, выполнение данного руководства поможет восстановить работоспособность.

Разъём дисплея соединяет экран телефона с материнской платой, передавая визуальные данные. Неисправный разъём может привести к пустому экрану или мерцанию изображения.

Важная информация по технике безопасности и обращению:

Выключение питания и извлечение батареи: перед началом работы выключите устройство и выньте батарею, чтобы избежать электрических повреждений
Осторожное обращение с мелкими деталями: разъём дисплея может быть хрупким; избегайте чрезмерного усилия при переподключении

Шаг 1

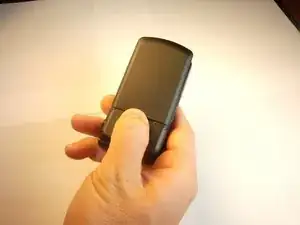

Переверните телефон так, чтобы была обращена вверх задняя панель.

Шаг 2

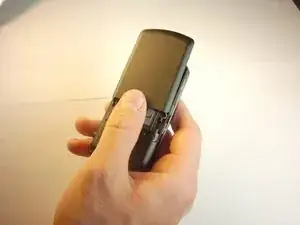

Нажмите на крышку батарейного отсека в выемке и сдвиньте её от корпуса телефона, чтобы снять.

Шаг 3

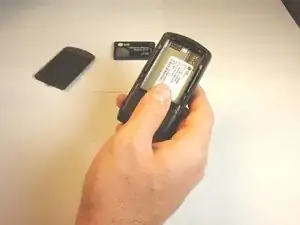

Извлеките батарею из телефона.

Шаг 4

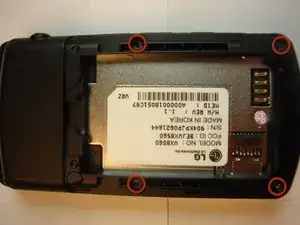

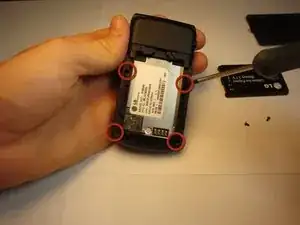

С помощью крестовой отвёртки Phillips #00 выкрутите все четыре винта, видимые по краю корпуса телефона.

Шаг 5

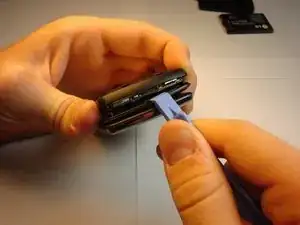

Найдите шов между крышкой клавиатуры и задней панелью телефона и проведите вдоль края пластиковым лопаточным инструментом, чтобы осторожно отжать две детали друг от друга, не разделяя их полностью.

Должна быть видна материнская плата. Не разделяйте две крышки. Они удерживаются вместе винтом по оси телефона.

Шаг 6

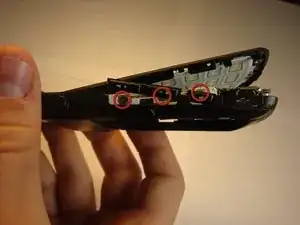

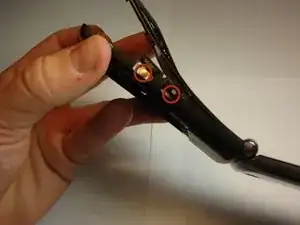

Разместите боковые клавиши так, чтобы они выровнялись с серебристыми кругами на боковой стороне материнской платы.

Шаг 7

Имейте в виду, что боковые клавиши необходимо будет переустановить после завершения данного ремонта.

Пропустите этот шаг, если синий и красный разъём дисплея уже отсоединён от материнской платы.

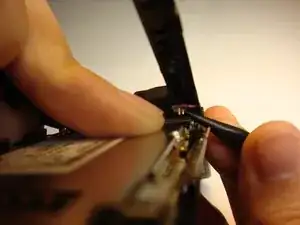

Вставьте заострённый конец лопатки между пластиковым концом проводника и гнездом на материнской плате, затем аккуратно приподнимите или сдвиньте проводник, чтобы отсоединить его.

Вы должны увидеть два золотистых контакта, выступающих из пластикового разъёма.

Для повторного подключения совместите два золотистых контакта с соответствующим гнездом на материнской плате и аккуратно нажмите до щелчка, указывающего на надёжное соединение.

Для сборки устройства следуйте руководству по установке боковых клавиш в обратном порядке.

Шаг 8

Пропустите этот шаг, если разъём дисплея уже отсоединён от материнской платы. С помощью лопатки вставьте заострённый конец между пластиковым концом проводника и гнездом на материнской плате, затем аккуратно приподнимите или сдвиньте проводник, чтобы отсоединить его. Вы должны увидеть два золотистых контакта, выступающих из пластикового разъёма.
