Замена ЖК-экрана LG Vu CU920

Снимите заднюю крышку, сильно нажав на выемку на задней панели. Сдвиньте крышку вниз и снимите с телефона.

Извлеките аккумулятор, поддев его ногтем или инструментом для вскрытия за нижний край и поднимите вверх.

Удалите два винта 3,5 мм над гнездом аккумулятора отверткой Phillips #00.

Вытяните антенну, чтобы обнажить третий винт.

Удалите винт 3,5 мм отверткой Phillips #00.

С помощью пластикового инструмента для вскрытия аккуратно отожмите пластиковую защёлку.

Используйте пластиковый инструмент, чтобы поддеть кромки пластмассового корпуса. Затем вы сможете провести инструмент по краю, чтобы освободить корпус.

Снимите пластиковый корпус, чтобы обнажить материнскую плату.

Используйте лопатку, чтобы отсоединить кабели от материнской платы.

В следующих шагах подробно показано, как отсоединить кабели от разъёмов.

Аккуратно поднимите ZIF-разъём (чёрную защёлку), удерживающий ленточный кабель. Когда он будет в вертикальном положении, извлеките кабель с обратной стороны.

Снимите разъём, подключённый к красному и синему проводам, аккуратно потянув его вверх от материнской платы.

Снимите круглую гнездовую клемму, подключённую к чёрному проводу, аккуратно поддев её снизу лопаткой или пластиковым инструментом для вскрытия.

Этот разъём защёлкивается, поэтому при его снятии будет больше сопротивления, чем у предыдущего разъёма.

Удалите оставшиеся три ленточных кабеля, аккуратно поддев их за концы, противоположные кабелям, пластиковым инструментом или лопаткой, пока они не выйдут из разъёмов.

Снимите материнскую плату, аккуратно поддев её лопаткой у места зарядного порта.

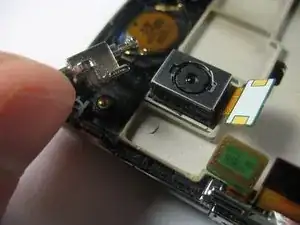

Будьте осторожны, чтобы не выдернуть ленточный кабель камеры при подъёме платы. Убедитесь, что он расположен в отверстии материнской платы.

Когда плата будет приподнята, снимите её, оттянув от соединённого края.

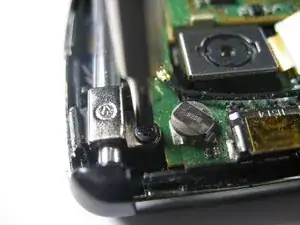

Удалите винт 3,5 мм, удерживающий направляющую антенны, отверткой Philips #00.

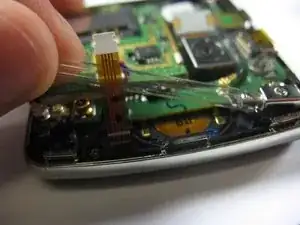

Выдвиньте антенну к краю и снимите пластиковую трубку, аккуратно потянув её из противоположного конца антенны.

Этот шаг можно выполнить после удаления материнской платы или до (как на фотографиях).

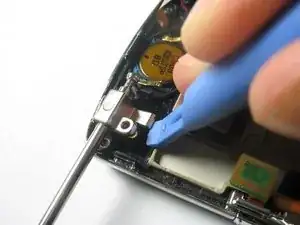

С помощью пластикового инструмента для вскрытия аккуратно подденьте металлическую направляющую антенны.

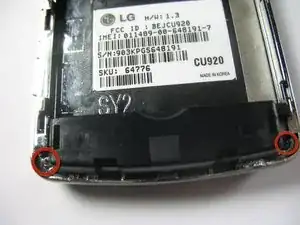

С помощью отвертки Philips #00 удалите два винта 3,5 мм в нижних углах устройства.

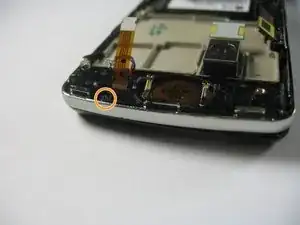

Удалите один винт 3,5 мм, расположенный вверху рядом с ленточным кабелем динамика.

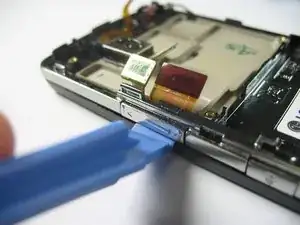

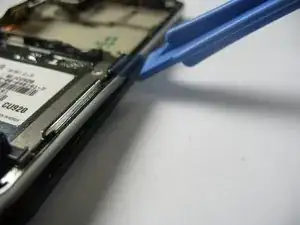

Вставьте пластиковый инструмент для вскрытия под регулятор громкости и аккуратно подденьте серебристый корпус вверх. Как и при снятии пластмассового корпуса над материнской платой, вы сможете провести инструмент вдоль кромки, чтобы снять корпус.

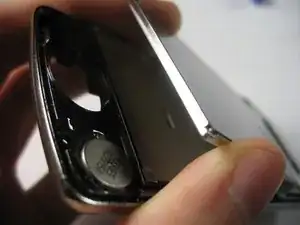

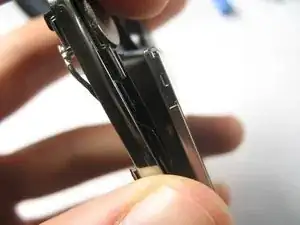

После отделения передней панели от средней рамки начните поддевать экран.

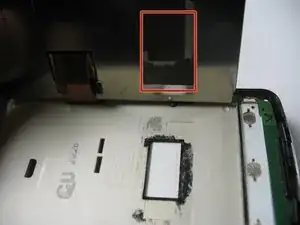

Экран приклеен к средней рамке с помощью небольшого кусочка клея.

Используйте пластиковый инструмент для вскрытия, чтобы полностью снять экран.
