Замена динамика LG Vu CU920

Снимите заднюю крышку, сильно нажав на углубление на задней панели. Сдвиньте крышку вниз и снимите с телефона.

Извлеките батарею, поддев ногтем или инструментом для вскрытия за нижний край батареи и вытащив её.

Отвинтите два винта 3,5 мм над разъёмом для батареи крестовой отверткой Phillips #00.

Вытяните антенну, чтобы открыть доступ к третьему винту.

Отвинтите винт 3,5 мм крестовой отверткой Phillips #00.

Используя пластиковый инструмент для вскрытия, аккуратно поднимите пластиковую защёлку.

С помощью пластикового инструмента подденьте края пластикового корпуса. Затем вы сможете провести инструментом по краю, чтобы высвободить корпус.

Снимите пластиковый корпус, чтобы открыть материнскую плату.

Используйте лопатку, чтобы отсоединить кабели от материнской платы.

Следующие шаги объяснят, как отсоединить кабели от разъёмов.

Аккуратно поднимите ZIF-разъём (чёрную защёлку), удерживающий ленточный кабель. Когда он будет в вертикальном положении, извлеките кабель с обратной стороны.

Снимите штекер, прикреплённый к красному и синему проводам, осторожно потянув его вверх с материнской платы.

Снимите круглый разъём, подключённый к чёрному проводу, аккуратно поддев его снизу лопаткой или пластиковым инструментом для вскрытия.

Этот разъём защёлкивается, поэтому он будет сильнее сопротивляться, чем предыдущий штекер.

Снимите оставшиеся три ленточных кабеля, аккуратно поддев их за концы, противоположные кабелям, с помощью пластикового инструмента или лопатки, пока они не выйдут из разъёмов.

Снимите материнскую плату, аккуратно поддев её лопаткой в области зарядного порта.

Осторожно: не тяните за ленточный кабель камеры при подъёме платы. Убедитесь, что он выровнен с отверстием в плате.

После подъёма платы извлеките её, отодвинув от подключённого края.

Отвинтите винт 3,5 мм, удерживающий направляющую антенны, крестовой отверткой Philips #00.

Вытяните антенну к краю и снимите пластиковую трубку, аккуратно потянув её с противоположного конца антенны.

Этот шаг можно выполнить после снятия материнской платы или до него (как показано на фотографиях).

С помощью пластикового инструмента для вскрытия аккуратно подденьте металлическую направляющую антенны.

Отвинтите двумя винтами 3,5 мм по углам нижней части устройства с помощью отвёртки Philips #00.

Снимите один винт 3,5 мм, расположенный вверху рядом с ленточным кабелем динамика.

Вставьте пластиковый инструмент под регулятор громкости и аккуратно подденьте серебристый корпус. Как и с пластиковым корпусом над материнской платой, вы сможете провести инструментом по краю, чтобы снять его.

Найдите динамик на внутренней стороне пластикового корпуса.

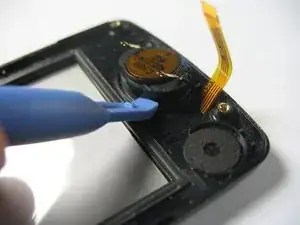

С помощью пластикового инструмента подденьте динамик и извлеките его. Он приклеен на клей.

Установите новый динамик на место старого.
