Замена разъёма зарядки/наушников LG Vu CU920

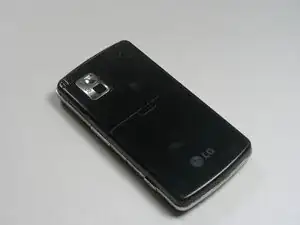

Снимите заднюю крышку, сильно нажав на углубление на задней панели. Сдвиньте крышку вниз и снимите с телефона.

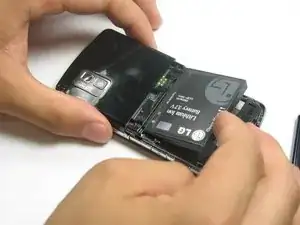

Снимите аккумулятор, поместив ноготь или инструмент для вскрытия под нижний край аккумулятора и подденьте его вверх.

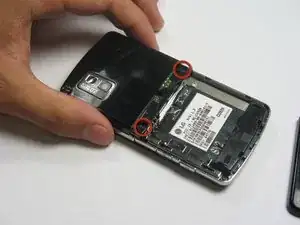

Удалите два винта 3,5 мм над гнездом батареи от Phillips #00.

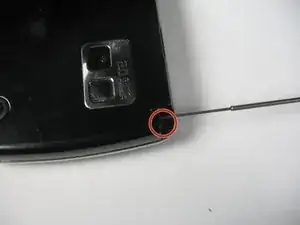

Вытащите антенну, чтобы открыть третий винт.

Удалите винт 3,5 мм с помощью отвертки Phillips #00.

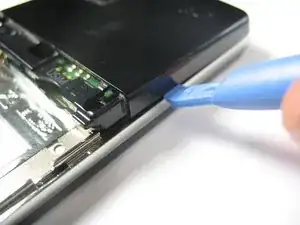

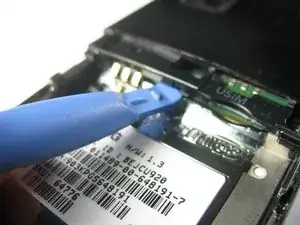

Используя пластиковый инструмент для вскрытия, аккуратно подденьте пластиковую защёлку.

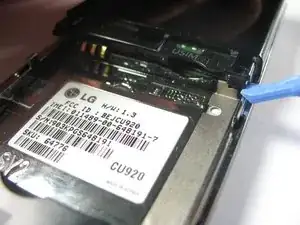

С помощью пластикового инструмента подденьте края пластиковой крышки. Затем вы сможете сдвинуть её по краю, чтобы освободить.

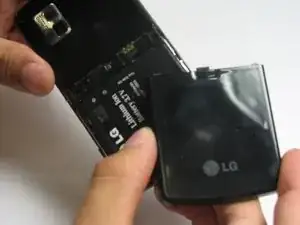

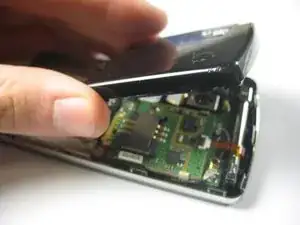

Снимите пластиковый корпус, чтобы получить доступ к материнской плате.

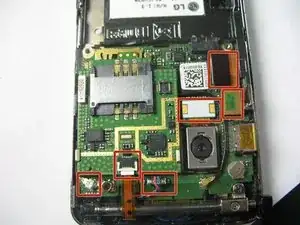

Используйте монтажную лопатку, чтобы отсоединить кабели от материнской платы.

В следующих шагах показано, как отсоединить кабели от разъёмов.

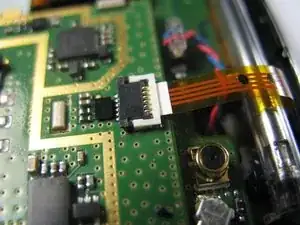

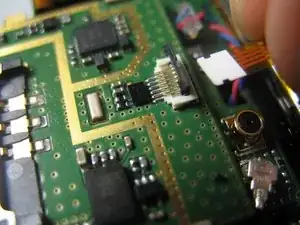

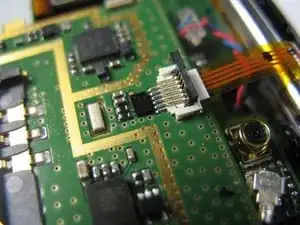

Осторожно приподнимите ZIF-разъём (чёрную защёлку), удерживающую ленточный кабель. Когда он окажется в вертикальном положении, извлеките кабель с обратной стороны.

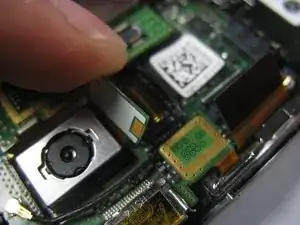

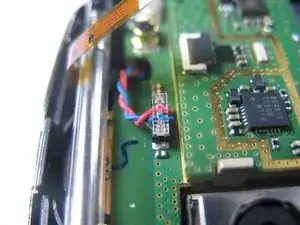

Снимите разъём, подключённый к красному и синему проводам, аккуратно потянув его вверх от материнской платы.

Снимите круглый разъём, подключённый к чёрному проводу, аккуратно поддев его снизу монтажной лопаткой или пластиковой лопаткой.

Этот разъём защёлкивается, поэтому сопротивление будет больше, чем у предыдущего разъёма.

Снимите оставшиеся три ленточных кабеля, аккуратно приподнимая их за концы, противоположные кабелям, пластиковым инструментом или монтажной лопаткой, пока они не выйдут из разъёмов.

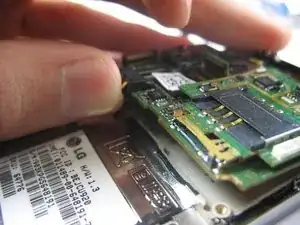

Снимите материнскую плату, осторожно поддев её монтажной лопаткой у разъёма зарядки.

Будьте осторожны, чтобы не вырвать ленточный кабель камеры при подъёме платы. Убедитесь, что он выровнен с отверстием в плате.

После того как плата приподнята, удалите её, оттянув от соединённого края.

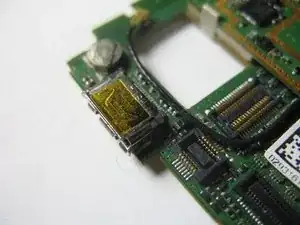

Выпаяйте разъём зарядки, расположенный с левой стороны материнской платы.

Запаяйте заменённый разъём зарядки.
