Замена камеры Audiovox CDM-8900
Если камера на вашем Audiovox CDM-8900 работает некорректно или при попытке использовать камеру отображается черный экран, возможно, требуется замена камеры.
Покупать новый телефон не нужно. Просто замените камеру!
В шаге 6 требуется снять материнскую плату и аккуратно установить новую камеру, проверив правильность её ориентации при обратной установке.
Не забудьте аккуратно вернуть все на свои места.
Шаг 1
Держите телефон в одной руке, сдвиньте защёлку вверх и потяните аккумулятор вверх, чтобы вынуть его.
Шаг 2
Схватите антенну у основания и вращайте, чтобы открутить.
Снимите антенну вместе с её пластиковым корпусом из отсека для аккумулятора. Сохраните антенну в пластиковом корпусе для последующей сборки.
Шаг 3
Снимите маленькую резиновую заглушку с верхней части телефона, чтобы получить доступ к верхнему винту.
Открутите все пять винтов на задней панели телефона отвёрткой Phillips #00.
Если винты не выпадают после откручивания, аккуратно переверните и постучите по телефону в руке, пока винты не ослабнут.
Шаг 4
Подденьте панель телефона в вашу сторону, используя рычаг открывающего инструмента.
Кнопка регулировки громкости на левой стороне телефона ослабнет. Обязательно аккуратно вставьте её обратно при сборке.
Отсоедините материнскую плату от разъёма ЖК-дисплея, осторожно отстегнув маленькую медную пластину в верхнем правом углу материнской платы.
Шаг 5
Чтобы освободить материнскую плату, нажмите на большую кнопку "OK", расположенную с другой стороны телефона.
Перед сборкой убедитесь, что клавиатура выровнена с материнской платой. Убедитесь, что объектив камеры правильно расположен в верхней части материнской платы, а регуляторы громкости на своих местах.

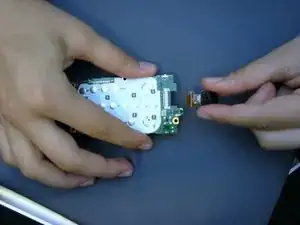

Шаг 6
Схватите камеру.
Выдвиньте камеру из разъёма на плате.
Камеру трудно установить обратно; имеется белая защёлка для упрощения замены камеры. Убедитесь, что вы правильно ориентируете камеру при обратной установке.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
