Замена окантовки задней камеры Samsung Galaxy S8 Plus

Открытие телефона нарушит его водонепроницаемые уплотнения. Подготовьте заменяющую ленту заранее или постарайтесь избегать попадания жидкости, если вы собираете телефон без замены ленты.

Подготовьте iOpener и прогрейте заднюю часть телефона вдоль левого края примерно две минуты. Это поможет размягчить клей, удерживающий заднюю крышку.

Возможно, вам потребуется повторно прогревать и заново прикладывать iOpener несколько раз, чтобы телефон достаточно нагрелся. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Можно также использовать фен, термофен или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — OLED-дисплей и внутренняя батарея чувствительны к теплу.

В следующих шагах вы будете прорезать клей, фиксирующий заднюю крышку.

Клей расположен так, как показано на первом изображении, на котором видна внутренняя сторона крышки после её снятия.

С внешней стороны телефона вы будете разрезать клей в показанных областях:

Участки клея большой толщины

Участки клея небольшой толщины

Избегайте поддевания или прорезания в этой области, чтобы не повредить плёночный кабель датчика отпечатков пальцев.

Прикрепите присоску к задней крышке как можно ближе к разогретому краю.

Присоска не герметично прилегает к изогнутой части стекла, поэтому не ставьте её прямо на самый край.

Если задняя крышка треснула, присоска может не держаться. Попробуйте подцепить крышку прочной лентой или приклейте присоску суперклеем и дайте ей высохнуть, чтобы продолжить работу.

Поднимите левый край задней крышки с помощью присоски, чтобы образовать небольшой зазор между крышкой и рамой.

Для этого может потребоваться значительное усилие, но достаточно открыть очень небольшой зазор, чтобы вставить инструмент.

Если возникают трудности, добавьте нагрева, чтобы ещё сильнее размягчить клей, и попробуйте снова. Клей быстро остывает, поэтому может понадобиться повторный нагрев.

Если вы используете iOpener, соблюдайте инструкции, чтобы не перегреть его, иначе гелевый пакет может лопнуть.

Вставьте пластиковую лопатку в образовавшийся зазор.

Заднее стекло может треснуть, если вы приложите слишком большое усилие или будете пытаться поддевать металлическими инструментами.

По желанию, после вставки лопатки можно капнуть несколько капель изопропилового спирта в зазор, чтобы ослабить клей в следующих шагах.

Проведите лопаткой вдоль левого края телефона, чтобы разрезать клей, держущий заднюю крышку.

После этого полезно оставить лопатку в зазоре и взять вторую лопатку для следующего шага. Оставленная лопатка поможет не дать только что разделённому клею снова склеиться.

Продолжайте разрезать клей вдоль нижнего края телефона.

При необходимости повторно прогрейте заднюю крышку, чтобы клей не остыл и не затвердел.

Здесь площадка с клеем больше, поэтому потребуется вставить лопатку глубже, чтобы полностью отделить крышку.

Опять же, полезно оставить лопатку в зазоре и взять ещё одну для следующего шага.

Разрежьте оставшийся клей вдоль верхнего края и правой стороны.

Вы можете повредить плёночный кабель датчика отпечатков пальцев, если вставите лопатку слишком глубоко на этом этапе. Работайте аккуратно и ориентируйтесь на схему в шаге 2.

Не пытайтесь полностью снять заднюю крышку пока.

Поднимите заднюю крышку с левого края и слегка откиньте её как петлю.

Используйте кончик лопатки, чтобы поддеть и отсоединить плёночный кабель датчика отпечатков пальцев.

При сборке, чтобы снова подключить кабель датчика отпечатков, сначала подведите заднюю крышку под углом до тех пор, пока разъём кабеля не совпадёт точно с гнездом.

Затем используйте плоский конец лопатки, чтобы аккуратно защёлкнуть разъём, нажав его прямо вниз.

Если у вас тонкие пальцы, возможно, вы сможете защёлкнуть разъём пальцем. Просто не натягивайте кабель.

Это требует терпения и практики. Не торопитесь и не пытайтесь вломить разъём на место.

Снимите заднюю крышку.

Чтобы установить новую заднюю крышку:

С помощью пинцета удалите остатки клея с корпуса телефона. Затем очистите поверхности склейки высококонцентрированным изопропиловым спиртом (не менее 90%) и безворсовой салфеткой, чтобы подготовить поверхность для нового клея.

Снимите защитную пленку с клеевого слоя на новой задней панели, тщательно совместите один край стекла с корпусом телефона и плотно прижмите стекло к корпусу.

Чтобы повторно установить заднюю крышку или установить заднюю крышку без предварительно нанесённого клея, следуйте этому руководству.

Обязательно включите телефон и проверьте исправность после ремонта перед установкой нового клея и герметизацией корпуса.

Если хотите, можно установить заднюю крышку повторно без замены клея. Удалите крупные куски клея, которые мешают крышке сесть плотно. После установки нагрейте заднюю крышку и приложите давление для закрепления. Устройство не будет водонепроницаемым, но клей обычно достаточно прочен для удержания крышки.

Возможно, вам также потребуется перенести окантовку камеры на новую деталь. В этом случае следуйте нашему руководству по замене окантовки камеры.

Приготовьте iOpener и приложите его к окантовке задней камеры в верхней части заднего стекла не менее чем на две минуты.

Возможно, потребуется несколько раз разогреть и приложить iOpener, чтобы телефон достаточно прогрелся. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Можно также использовать фен, тепловую пушку или тёплую плиту, но будьте осторожны, чтобы не перегреть и не расплавить пластиковые компоненты.

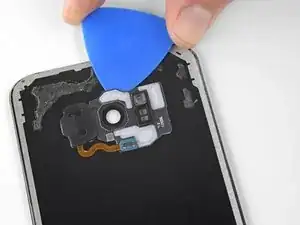

Вставьте медиатор под верхний край окантовки задней камеры.

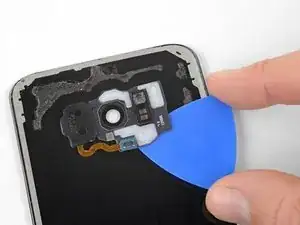

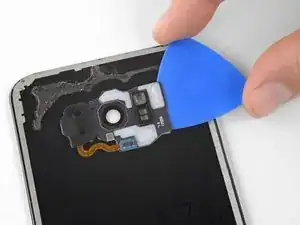

Проведите медиатором по краям окантовки, чтобы отделить клей, крепящий её к заднему стеклу.

Не поддевайте со стороны, прилегающей к датчику отпечатка пальца.

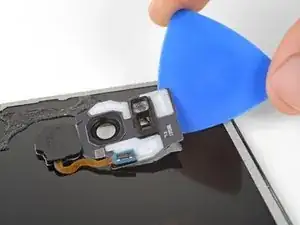

Используйте медиатор, чтобы отжать окантовку камеры от заднего стекла.

Старайтесь не зацепить окантовку камеры за кабель датчика отпечатка пальца при её снятии.

Если возникает сопротивление, используйте медиатор, чтобы разрезать оставшийся клей.

Снимите окантовку камеры.

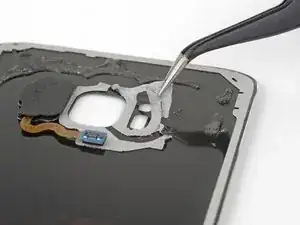

С помощью пинцета удалите клей, оставшийся после окантовки задней камеры.

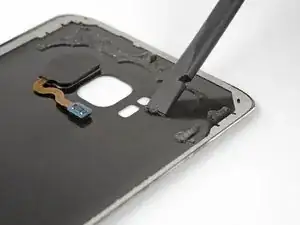

Используйте лопатку, чтобы соскрести оставшийся клей в местах крепления окантовки к заднему стеклу.

Очистите область склейки высококонцентрированным изопропиловым спиртом (не менее 90%) и безворсовой салфеткой. Протирайте в одном направлении, не туда-сюда. Это поможет подготовить поверхность для нового клея.

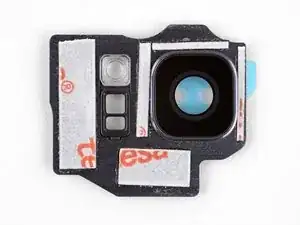

Если ваша деталь не поставлялась с заранее вырезанным клеем, используйте высокопрочную двустороннюю ленту, например Tesa 61395, или кусочки вырезанного клеевого листа для закрепления окантовки камеры.

Вырежьте кусочки ленты подходящего размера, чтобы они поместились вдоль краёв окантовки камеры. В сомнительных случаях используйте более узкую ленту, чем вы думаете, что потребуется.

С помощью пинцета нанесите ленту на металлическую поверхность окантовки, с той стороны, где выступает крышка объектива камеры.

Старайтесь покрыть лентой большую часть металлической поверхности окантовки. Избегайте наложения ленты на пластиковые или стеклянные участки.

С помощью пинцета удалите защитную плёнку со всего клея на окантовке задней камеры.

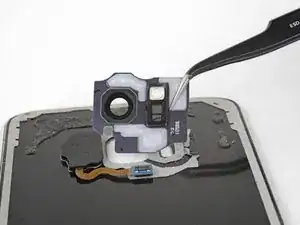

Аккуратно совместите окантовку задней камеры с вырезами на заднем стекле. Расположив окантовку клеевой стороной к стеклу, установите её так, чтобы крышка объектива камеры встала в соответствующий вырез в стекле.

Убедитесь, что крышка объектива полностью размещена в вырезе заднего стекла, чтобы окантовка лежала ровно против стекла.

Прижмите окантовку пальцами равномерным давлением в течение 30 секунд, чтобы клей правильно схватился.

Непосредственно перед установкой заднего стекла и герметизацией телефона снимите синюю защитную плёнку с крышки камеры.
