Замена задней камеры Pantech Breakout

Перед началом полностью выключите телефон и отключите питание, чтобы избежать поражения электрическим током.

Переверните телефон так, чтобы задняя сторона была наверху.

С помощью пальца приложите умеренное давление к верхней части задней крышки и сдвиньте крышку вниз, чтобы снять её.

Подденьте и снимите заднюю крышку с телефона.

Найдите батарею: это серебристый прямоугольный элемент.

Вставьте ноготь в выемку чуть ниже батареи примерно на 0,5 дюйма от нижней части телефона.

Затем приложите давление к батарее, подтолкнув её вверх и от телефона. Она снимется легко.

Положив телефон лицевой стороной вниз на твёрдую поверхность, найдите шесть крестовых винтов 3,5 мм по периметру телефона.

Три из этих винтов чёрные, а три — серебристые.

Используйте отвёртку Phillips #00 или #000, чтобы вывернуть все шесть крестовых винтов.

Правильнее затянуто — левее ослаблено!

Будьте осторожны при разъединении пластиковой рамки и заднего корпуса; детали закреплены как защёлками, так и клеем. Сильное усилие при снятии заднего корпуса может привести к его поломке или трещинам.

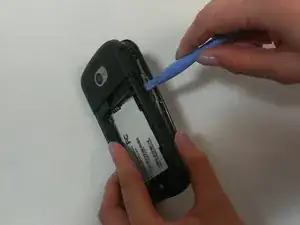

Просуньте пластиковый инструмент для открывания между передней рамкой и задним корпусом и медленно продвигайтесь по плотным краям.

Будьте терпеливы — может понадобиться несколько попыток, чтобы успешно снять рамку и задний корпус. Возможно, придётся неоднократно провести инструментом вдоль всего периметра телефона, чтобы ослабить клей между двумя частями.

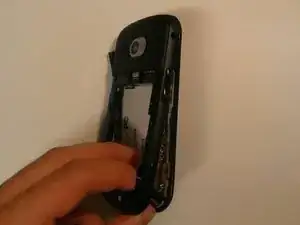

Начиная с крышки разъёма зарядки, приподнимите её, поддевая от лицевой стороны, чтобы снять задний корпус.

Убедитесь, что никакая часть заднего корпуса не зацеплена за другие элементы телефона; разъём для USB может мешать.

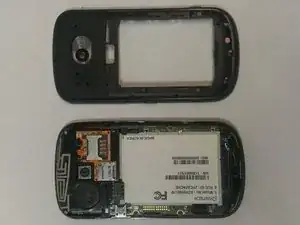

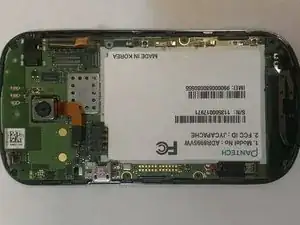

После снятия рамки и заднего корпуса вы увидите материнскую плату и другие внутренние компоненты.

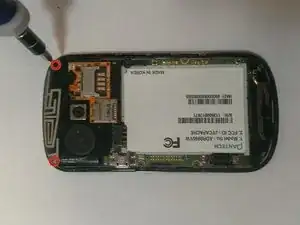

После снятия передней рамки и задней крышки найдите и выверните два винта Phillips #000 в верхних углах телефона.

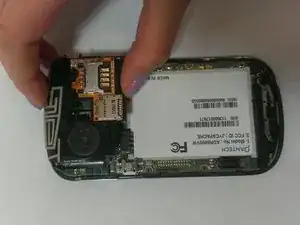

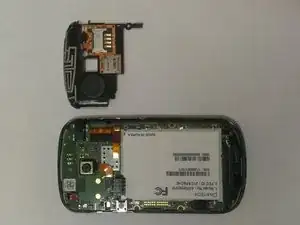

После извлечения винтов снимите чёрную пластиковую деталь, в которой расположены динамик, слот для microSD и слот для SIM-карты.

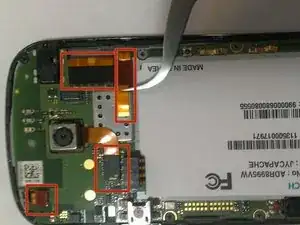

Найдите четыре ленточных соединения в верхней части телефона, над местом установки батареи.

Используя пинцет, аккуратно подденьте каждую ленту и вытяните её из разъёма. После этого материнская плата свободно отделится от задней стороны экрана.

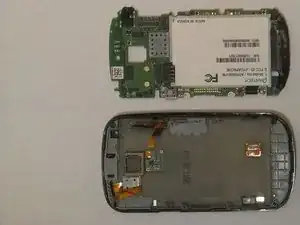

Разъедините материнскую плату и экран.

Вибромотор будет свисать с материнской платы на проводе, он несъёмный.

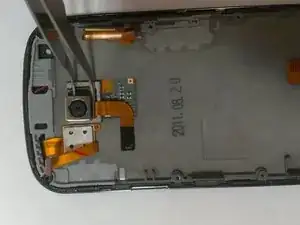

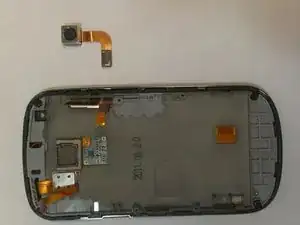

Задняя камера приклеена к задней стороне экрана на клей.

Чтобы снять её, приложите постоянное давление поддеванием инструментом у основания камеры.
