Замена материнской платы Pantech Matrix
Материнская плата Pantech Matrix C740 выполняет роль центра управления работой телефона; однако её неисправность может привести к некорректной работе устройства или к полному его отказу. Поэтому это руководство помогает в замене материнской платы Pantech Matrix C740.
Шаг 1
Разместите телефон экраном к себе.
Шаг 2
Переверните телефон так, чтобы экран был обращён вниз.
Шаг 3
Осторожно сдвиньте заднюю панель телефона, чтобы открыть под ней батарею.
Шаг 4
Аккуратно подденьте батарею там, куда указывает лопатка.
Шаг 5
Извлеките батарею из её посадочного гнезда.
Шаг 6
Выдвиньте SIM-карту из её гнезда.
Шаг 7
Используйте крестовую отвёртку, чтобы выкрутить четыре винта 2 мм, крестовая #000, по одному в каждом углу устройства.
Шаг 8
Поверните телефон так, чтобы основание было обращено к вам.
С помощью лопатки отделите корпус телефона от внутренней части, как показано.
Осторожно снимите корпус и отложите в сторону.
Шаг 9
Разместите телефон так, чтобы обнажённая материнская плата была обращена к вам.
Используйте крестовую отвёртку, чтобы выкрутить пять винтов 2 мм, крестовая #000, которые крепят камеру.
Шаг 10

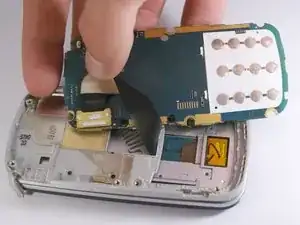

Осторожно приподнимите материнскую плату, чтобы открыть обратную сторону клавиатуры.
Шаг 11
С помощью лопатки аккуратно отожмите клавиатуру от остальной части телефона.
Шаг 12

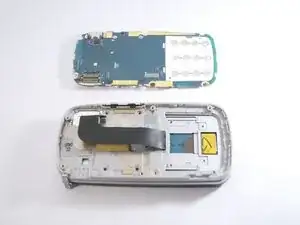

Возьмите материнскую плату и аккуратно потяните, чтобы отделить её от остальной части телефона.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
