Замена экрана Pantech CDM8975

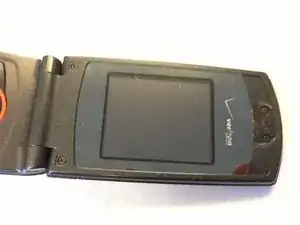

Откройте раскладной телефон так, чтобы экран и клавиатура были обращены к Вам.

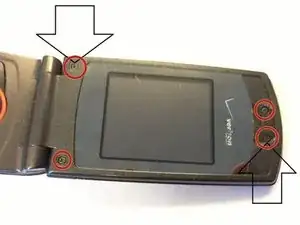

Удалите четыре винта в углах экрана.

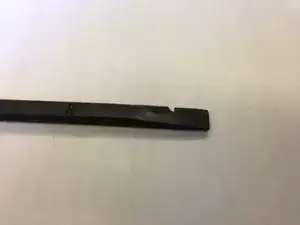

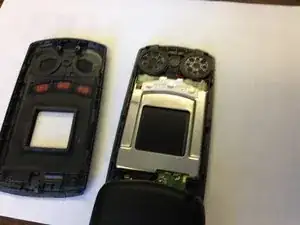

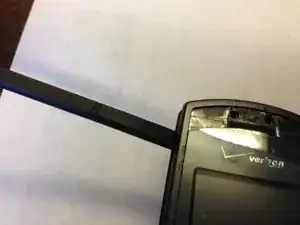

Используйте лопатку, чтобы отделить заднюю крышку от верхней половины телефона.

Внимание: извлеките аккумулятор перед снятием экрана.

Положите телефон так, чтобы оголённая сторона была направлена вверх.

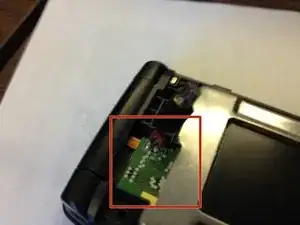

Рядом с шарниром телефона находится зелёная печатная плата.

На нижней стороне платы имеется оранжевый пластиковый разъём, который соединяет аккумулятор с экраном.

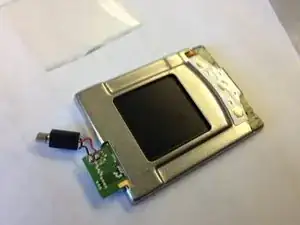

LCD-экран — это металлический квадрат с чёрной панелью в центре (не путать с прозрачной защитной пластиковой панелью спереди телефона).

Вытяните LCD-экран пальцами и отсоедините плату от оранжевого пластикового разъёма при помощи лопатки.

На исходном LCD-экране могут быть припаяны или прикреплены провода с компонентами (микрофон, динамики и т.д.). Если у вашего сменного LCD-экрана имеются такие же компоненты, снимите оригинальный LCD-экран вместе с прикреплёнными элементами и замените его на новый. Шаги 8–11 выполнять не нужно, так как они не применимы в этом случае.

Примечание: если к вашему сменному LCD-экрану не прилагались компоненты (микрофон, динамики и т.д.), продолжайте следовать руководству далее.

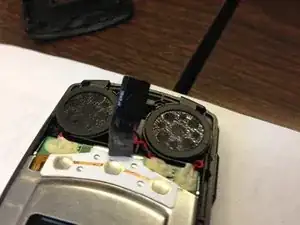

С помощью бокорезов отсоедините динамик от телефона.

Ваш телефон может выглядеть иначе, чем на фотографиях, поскольку шаги по отрезке проводов ещё не выполнены. Следуйте инструкциям в руководстве — изображения служат только для иллюстрации расположения шагов.

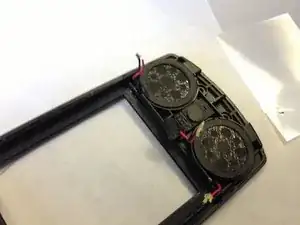

Осторожно вытяните провода от экрана, которые соединены с динамиком.

Ваш телефон может выглядеть иначе, чем на фотографиях, поскольку шаги по отрезке проводов ещё не выполнены. Следуйте инструкциям в руководстве — изображения служат только для иллюстрации расположения шагов.

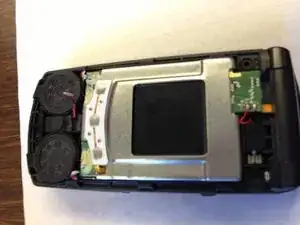

Осторожно снимите экран. Оставьте провода от динамиков выступающими (в верхней части телефона).

Ваш телефон может выглядеть иначе, чем на фотографиях, поскольку шаги по отрезке проводов ещё не выполнены. Следуйте инструкциям в руководстве — изображения служат только для иллюстрации расположения шагов.

Убедитесь, что все провода убраны с пути перед установкой нового экрана.

Ваш телефон может выглядеть иначе, чем на фотографиях, поскольку шаги по отрезке проводов ещё не выполнены. Следуйте инструкциям в руководстве — изображения служат только для иллюстрации расположения шагов.

Установите новый экран в телефон.

Ваш телефон может выглядеть иначе, чем на фотографиях, поскольку шаги по отрезке проводов ещё не выполнены. Следуйте инструкциям в руководстве — изображения служат только для иллюстрации расположения шагов.

Припаяйте провода к экрану при необходимости.

Прикрепите заднюю крышку телефона обратно, завинтив четыре винта.

После повторной установки аккумулятора телефон должен работать. Если этого не произошло, пройдитесь по шагам заново и убедитесь, что всё собрано правильно.

Если телефон включается и отображает изображение, вы закончили работу!
