Замена фронтальной камеры Pantech Breakout

Перед началом полностью выключите телефон и отключите кабели питания во избежание поражения электрическим током.

Переверните телефон так, чтобы задняя панель была сверху.

С помощью пальца приложите умеренное давление к верхней части задней крышки и сдвиньте крышку вниз, чтобы снять её.

Поднимите и удалите заднюю крышку с телефона.

Найдите аккумулятор: это серебристый прямоугольный элемент.

Вставьте ноготь в выемку прямо под аккумулятором примерно в 0.5 дюйма от нижней части телефона.

Затем нажмите на аккумулятор, подтолкнув его вверх и от корпуса телефона. Он выйдет легко.

Положив телефон экраном вниз на твёрдую поверхность, найдите шесть крестовых винтов 3.5 мм по периметру телефона.

Три из этих винтов чёрные, а три — серебристые.

Используйте отвертку Phillips #00 или #000, чтобы выкрутить все шесть крестовых винтов.

Правильно закручивайте, слева откручивайте!

Терпение важно — может потребоваться несколько попыток, чтобы успешно снять рамку и задний корпус. Возможно, придётся неоднократно скользить по краям по всему периметру телефона, чтобы разрыхлить клей между двумя частями.

Начиная с крышки порта зарядки, приподнимайте её от лицевой стороны, чтобы снять задний корпус.

Убедитесь, что никакая часть заднего корпуса не зацеплена за другие компоненты телефона; порт USB для зарядки может мешать.

После снятия рамки и заднего корпуса вы увидите материнскую плату и другие внутренние компоненты.

После снятия передней рамки и задней крышки найдите и выкрутите два винта Phillips #000 в верхних углах телефона.

После вынимания винтов снимите чёрную пластиковую деталь, содержащую динамик, слот microSD и слот для SIM-карты.

Найдите четыре ленточных разъёма в верхней части телефона, выше места установки аккумулятора.

Используя пинцет, аккуратно отведите каждую ленточную шлейфовую клемму вверх от её разъёма. После этого материнская плата свободно отделится от задней стороны экрана.

Отделите материнскую плату от экрана.

Вибромотор будет болтаться на проводе, и он не отсоединяется.

Фронтальная камера подключена к тыльной стороне материнской платы одним ленточным кабелем.

Переверните материнскую плату на другую сторону — здесь находится фронтальная камера.

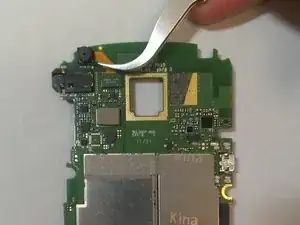

Чтобы снять её, используйте пинцет и аккуратно подденьте ленточный кабель вверх, вынимая его из разъёма.
