Замена задней камеры на Blu Dash 5.0 Dual SIM

Подготовьтесь с необходимыми инструментами и будьте осторожны, проходя через шаги этого руководства, так как компоненты телефона довольно хрупкие.

Шаг 1

Убедитесь, что устройство отключено и выключено.

Найдите выемку в нижнем левом углу задней части телефона.

Вставьте пластиковый инструмент для вскрытия в выемку и приподнимите панель.

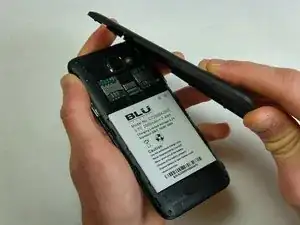

Поднимите заднюю крышку телефона руками.

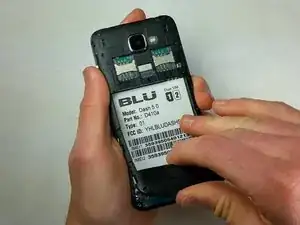

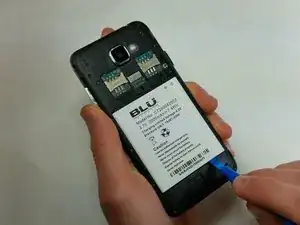

Вытащите аккумулятор, используя пластиковый инструмент для вскрытия.

Удалите 12 винтов на задней панели с помощью отвертки J000.

Красные окружности соответствуют местам для винтов длиной 3.5 мм с крестообразной головкой.

Оранжевые окружности соответствуют местам для винтов длиной 2.5 мм с крестообразной головкой.

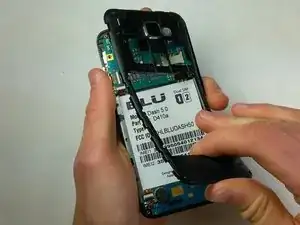

Снимите заднюю панель руками.

Снимайте заднюю панель медленно, чтобы не сломать ее.

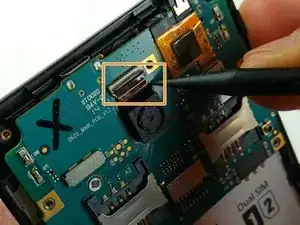

Поднимите крышку ZIF с помощью лопатки.

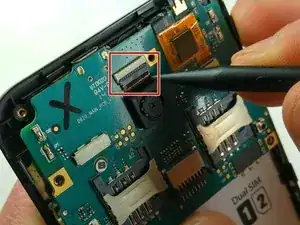

Осторожно снимите шлейф с помощью пинцета.

Шлейф чувствителен и его необходимо снимать осторожно, чтобы сохранить целостность.

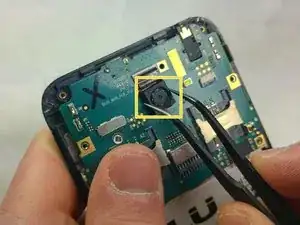

Удалите заднюю камеру с помощью пинцета.

Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
